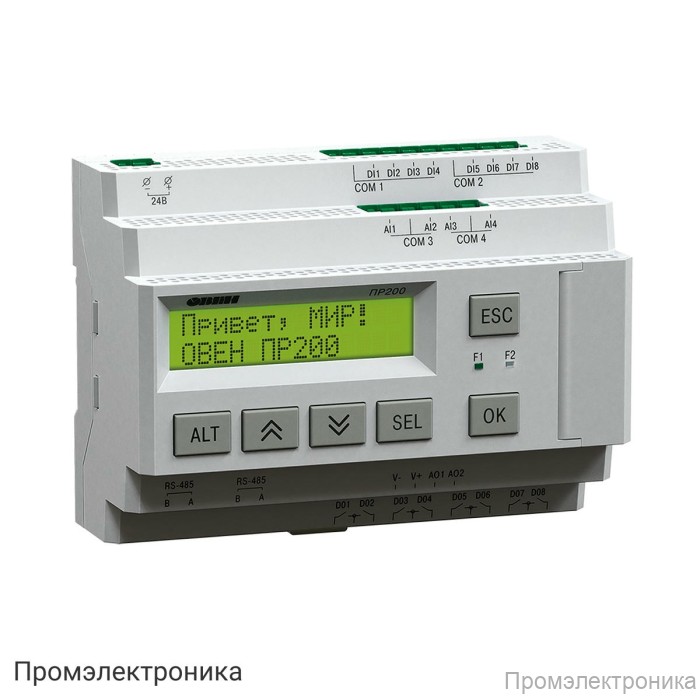

ПР200-24.4.0.0 - программируемое реле с ЖК-дисплеем на 24В с дискретными и аналоговыми входами и дискретными и аналоговыми выходами

Техническое описание ПР200-24.4.0.0

ПР200-24.4.0.0 — это современное программируемое реле с ЖК-дисплеем, предназначенное для автоматизации различных технологических процессов. Устройство работает от постоянного напряжения 24 В и оснащено как дискретными, так и аналоговыми входами и выходами, что обеспечивает гибкость при построении систем управления и мониторинга.

Программирование реле осуществляется в удобной среде OwenLogic, что позволяет создавать сложные алгоритмы управления с учетом специфики объекта. Для хранения пользовательских данных предусмотрена Retain-память объемом 1016 байт, а также динамический стек и память сетевых переменных (128 байт в режиме slave). Встроенная память ПЗУ составляет 128 кбайт, ОЗУ — 32 кбайт. Для подключения к ПК используется интерфейс miniUSB.

Основные технические характеристики:

• Питание: 19...30 В DC (номинальное 24 В)
• Минимальное время цикла: 1 мс (зависит от сложности программы)
• Часы реального времени: есть
• Возможность подключения до 2 модулей расширения ПРМ
• Встроенный источник питания: отсутствует

Дискретные входы:

• Количество: 8
• Тип: дискретный (Д)
• Номинальное напряжение: 24 В
• Гальваническая развязка: групповая по 4 входа
• Электрическая прочность изоляции: 2830 В, групповая — 1780 В
• Подключаемые устройства: кнопки, выключатели, герконы, реле, датчики с транзисторным выходом p-n-p-типа

Аналоговые входы:

• Количество: до 4
• Типы сигналов: 0…10 В, 4…20 мА, 0…4 кОм
• Период обновления: не более 10 мс
• Работа в дискретном режиме: да
• Гальваническая развязка: отсутствует

Дискретные выходы:

• Количество: до 12
• Тип: релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа)
• Допустимый ток нагрузки: до 5 А (релейные), до 0,2 А (транзисторные)
• Гальваническая развязка: групповая по 4 выхода
• Электрическая прочность изоляции: 2830 В

Аналоговые выходы:

• Количество: до 2
• Тип: 4...20 мА или 0...10 В (выбирается при заказе)
• Разрядность ЦАП: 12 бит
• Гальваническая развязка: индивидуальная или групповая 2830 В

Коммуникационные возможности:

• Протокол связи: Modbus RTU/ASCII
• Режим работы: Master/Slave
• Интерфейс RS-485: отсутствует (можно оснастить самостоятельно)

Индикация и управление:

• Дисплей: текстовый монохромный ЖКИ с подсветкой, 2×16 символов
• Языки: русский, английский
• Механические кнопки: 6

Компактное исполнение, широкий набор входов/выходов и поддержка популярных протоколов делают ПР200-24.4.0.0 универсальным решением для автоматизации промышленных и бытовых объектов.
