ПР200-24.3.2.0 - программируемое реле с ЖК-дисплеем на 24В с дискретными и аналоговыми входами и дискретными выходами

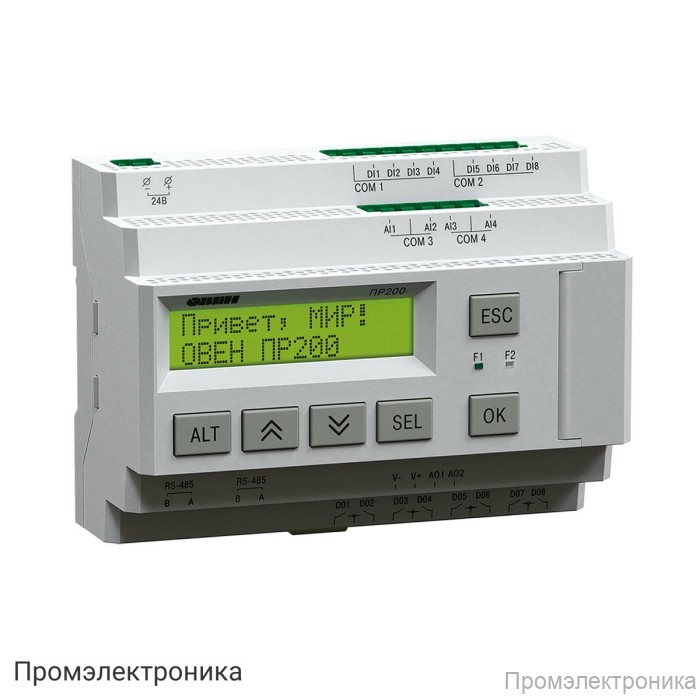

Программируемое реле ПР200-24.3.2.0 с ЖК-дисплеем на 24В

ПР200-24.3.2.0 — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов. Устройство оснащено текстовым монохромным ЖК-дисплеем с подсветкой (2×16 символов), что обеспечивает удобство настройки и контроля работы. Программирование осуществляется в среде OwenLogic, что позволяет реализовать широкий спектр логических и управляющих задач.

Реле поддерживает работу с дискретными и аналоговыми входами, а также дискретными выходами, что делает его универсальным решением для промышленных и бытовых систем автоматизации. Благодаря наличию двух интерфейсов RS-485 с поддержкой протокола Modbus RTU/ASCII, устройство легко интегрируется в существующие системы управления и может работать как в режиме Master, так и Slave.

Ключевые характеристики:

Питание: 24 В постоянного тока (диапазон 19...30 В)
Программирование: среда OwenLogic, интерфейс miniUSB
Память: Retain-память — 1016 байт, ПЗУ — 128 кбайт, ОЗУ — 32 кбайт, память сетевых переменных (режим slave) — 128 байт
Минимальное время цикла: 1 мс (зависит от сложности программы)
Часы реального времени: есть
Возможность расширения: подключение до 2 модулей ПРМ
Встроенный источник питания: отсутствует

Дискретные входы:

Количество: 8
Тип: дискретные (Д)
Номинальное напряжение: 24 В
Гальваническая развязка: групповая по 4 входа (1-4, 5-8)
Электрическая прочность изоляции: 2830 В, групповая — 1780 В
Подключаемые устройства: коммутационные устройства (кнопки, выключатели, реле), датчики с транзисторным выходом p-n-p-типа

Аналоговые входы:

Количество: до 4
Тип сигналов: 0…10 В, 4…20 мА, 0…4 кОм
Период обновления: не более 10 мс
Работа в дискретном режиме: да
Гальваническая развязка: отсутствует

Дискретные выходы:

Количество: до 8
Тип: релейные (нормально-разомкнутые)
Допустимый ток нагрузки: до 5А (250 В перем. тока, cos φ > 0,95), до 3А (30 В пост. тока)
Гальваническая развязка: групповая по 4 выхода
Электрическая прочность изоляции: 2830 В

Коммуникационные возможности:

2 интерфейса RS-485
Протокол: Modbus RTU/ASCII
Режимы работы: Master/Slave

Индикация и управление:

Дисплей: текстовый монохромный ЖКИ с подсветкой
Языки: русский, английский
Механические кнопки: 6

Комплектация устройства включает само реле, краткое руководство по эксплуатации, паспорт и гарантийный талон, комплект клеммных соединителей и кабель miniUSB. ПР200-24.3.2.0 — надежное решение для построения гибких и масштабируемых систем автоматизации с возможностью расширения и интеграции в современные промышленные сети.
