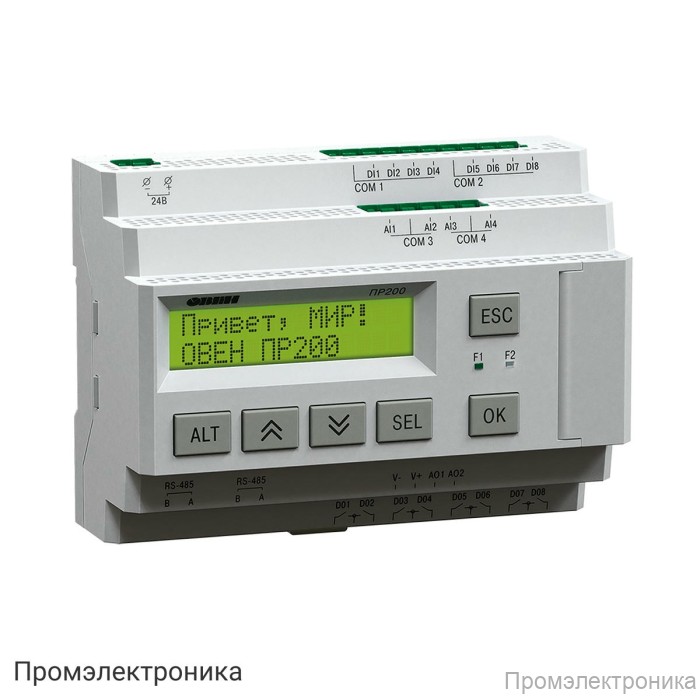

ПР200-24.3.1.0 - программируемое реле с ЖК-дисплеем на 24В= с дискретными и аналоговыми входами и дискретными выходами

Техническое описание ПР200-24.3.1.0

ПР200-24.3.1.0 — это современное программируемое реле с ЖК-дисплеем, предназначенное для автоматизации различных технологических процессов. Устройство работает от постоянного напряжения 24 В и оснащено как дискретными, так и аналоговыми входами, а также дискретными выходами, что обеспечивает широкие возможности интеграции в системы управления.

Основные особенности:

• Программирование осуществляется в удобной среде OwenLogic, что позволяет быстро создавать и редактировать алгоритмы управления.
• Встроенный текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) обеспечивает наглядную индикацию состояния устройства и параметров процесса.
• Поддержка русского и английского языков интерфейса для удобства эксплуатации.
• Возможность расширения функциональности за счет подключения до двух модулей расширения ПРМ.
• Наличие реального времени для реализации временных алгоритмов и событий.
• Интерфейс RS-485 с поддержкой протоколов Modbus RTU/ASCII (режим Master/Slave) для интеграции в промышленные сети.
• Программирование и настройка через miniUSB.

Технические характеристики:

• Питание: 19...30 В DC (номинальное 24 В)
• Объем Retain-памяти: 1016 байт
• Память ПЗУ: 128 кбайт, ОЗУ: 32 кбайт
• Минимальное время цикла: 1 мс (зависит от сложности программы)
• Дискретные входы: 8 (групповая гальваническая развязка по 4 входа, электрическая прочность изоляции 2830 В/1780 В)
• Аналоговые входы: до 4 (0…10 В, 4…20 мА, 0…4 кОм, период обновления 10 мс, работа в дискретном режиме, без гальванической развязки)
• Дискретные выходы: 8 релейных (нормально-разомкнутые, до 5А при 250 В AC, до 3А при 30 В DC, групповая гальваническая развязка по 4 выхода, электрическая прочность изоляции 2830 В)
• Количество механических кнопок управления: 6

Комплектация:

• Программируемое реле ПР200
• Краткое руководство по эксплуатации
• Паспорт и гарантийный талон
• Комплект клеммных соединителей
• Кабель miniUSB

ПР200-24.3.1.0 — это надежное решение для построения систем автоматизации с возможностью расширения и интеграции в современные промышленные сети. Устройство сочетает в себе простоту программирования, гибкость конфигурации и высокую надежность эксплуатации.
