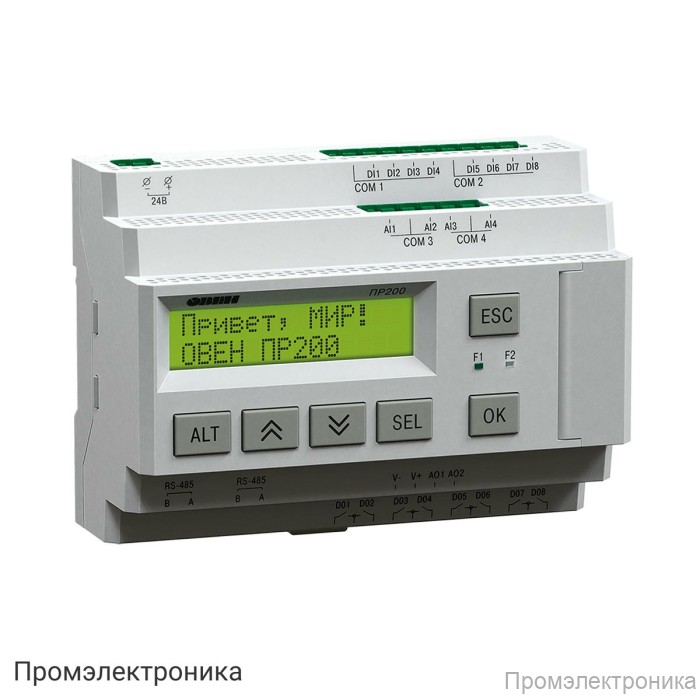

ПР200-24.3.0.0 - программируемое реле с ЖК-дисплеем на 24В с дискретными и аналоговыми входами и дискретными выходами

Техническое описание ПР200-24.3.0.0

ПР200-24.3.0.0 — это современное программируемое реле с ЖК-дисплеем, предназначенное для автоматизации различных технологических процессов. Устройство работает от постоянного напряжения 24 В и оснащено как дискретными, так и аналоговыми входами, а также дискретными выходами, что обеспечивает широкие возможности интеграции в системы управления.

Основные особенности:

• Встроенный текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) для индикации состояния и управления.
• Поддержка русского и английского языков интерфейса.
• Возможность расширения с помощью модулей ПРМ (до 2 шт.), что позволяет наращивать функциональность устройства под задачи пользователя.
• Программирование осуществляется в среде OwenLogic через интерфейс miniUSB.
• Наличие часов реального времени для реализации временных сценариев и событий.

Технические характеристики:

• Питание: 19...30 В DC (номинальное 24 В).
• Объем Retain-памяти: 1016 байт.
• Память ПЗУ: 128 кбайт, ОЗУ: 32 кбайт.
• Минимальное время цикла: 1 мс (зависит от сложности программы).
• Встроенный источник питания: отсутствует.

Дискретные входы:

• Тип: дискретный.
• Количество: до 8.
• Гальваническая развязка: групповая по 4 входа.
• Подключение датчиков: коммутационные устройства, датчики с транзисторным выходом p-n-p-типа.
• Электрическая прочность изоляции: 2830 В, групповая — 1780 В.

Аналоговые входы:

• Количество: до 4.
• Тип сигналов: 0…10 В, 4…20 мА, 0…4 кОм.
• Период обновления: не более 10 мс для всех каналов.
• Работа в дискретном режиме: да.
• Гальваническая развязка: отсутствует.

Дискретные выходы:

• Количество: до 12.
• Тип: релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n).
• Допустимый ток нагрузки: релейные — 5А (250 В AC), 3А (30 В DC); транзисторные — 0,2А (60 В DC).
• Гальваническая развязка: групповая по 4 выхода.
• Электрическая прочность изоляции: 2830 В.

Коммуникационные возможности:

• Интерфейс: RS-485 (до 2 шт., выбирается при заказе).
• Протокол: Modbus RTU/ASCII.
• Режим работы: Master/Slave.

Комплектация:

• Программируемое реле ПР200 (1 шт.)
• Краткое руководство по эксплуатации
• Паспорт и гарантийный талон
• Комплект клеммных соединителей
• Кабель miniUSB

ПР200-24.3.0.0 — это надежное решение для построения гибких и масштабируемых систем автоматизации с возможностью расширения и интеграции в современные промышленные сети.
