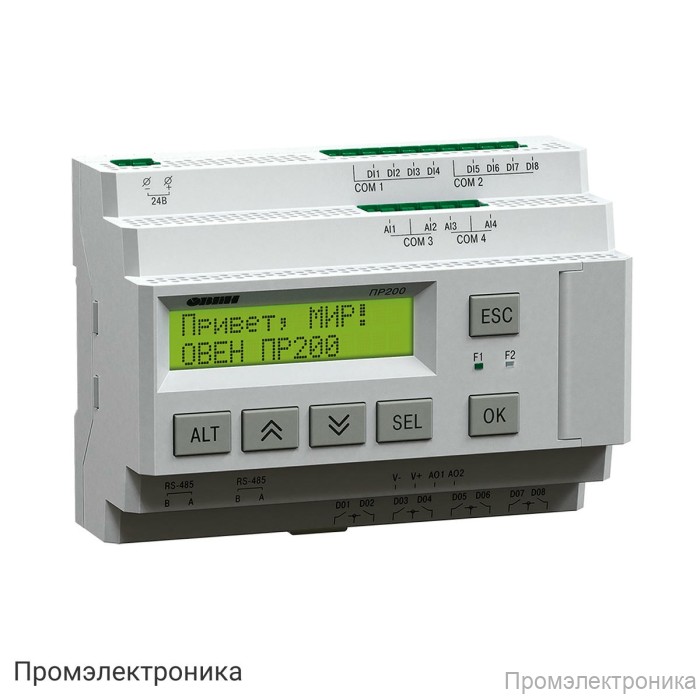

ПР200-220.5.0.0 - программируемое реле с ЖК-дисплеем на 220В с аналоговыми входами и транзисторными выходами

Техническое описание ПР200-220.5.0.0

ПР200-220.5.0.0 — это современное программируемое реле с ЖК-дисплеем, предназначенное для автоматизации различных технологических процессов. Устройство работает от сети переменного или постоянного тока с диапазоном напряжения 110…230 В и обеспечивает высокую гибкость благодаря наличию аналоговых и дискретных входов и выходов. Реле поддерживает расширяемость за счет подключения дополнительных модулей ПРМ, что позволяет адаптировать его под задачи различной сложности.

Основные особенности:

• ЖК-дисплей для визуализации состояния и параметров работы
• Возможность программирования в среде OwenLogic
• Поддержка протоколов Modbus RTU/ASCII и режимов Master/Slave
• Гальваническая развязка по питанию
• Встроенный источник питания 24 В для внешних устройств
• Крепление на DIN-рейку (35 мм)
• Расширяемость за счет подключения модулей ПРМ

Входы и выходы:

• 8 дискретных входов (DI) с номинальным напряжением 230 В переменного тока
• 4 универсальных аналоговых входа (AI) для сигналов 4…20 мА, 0…10 В, 0…4000 Ом
• 8 дискретных выходов (DO) на электромагнитных реле (нормально-разомкнутые контакты), до 5 А при 250 В AC
• 4 транзисторных выхода типа К (оптопара n-p-n), до 200 мА, 60 В

Память и программирование:

• Retain-память — 1016 байт
• ПЗУ — 128 кбайт, ОЗУ — 32 кбайт
• Память сетевых переменных (режим slave) — 128 байт
• Интерфейс программирования — miniUSB

Электрические и конструктивные параметры:

• Диапазон переменного напряжения питания: 94…264 В (номинальное 230 В, 47…63 Гц)
• Диапазон постоянного напряжения питания: 127…373 В
• Потребляемая мощность — не более 17 ВА
• Электрическая прочность изоляции — 2830 В
• Степень защиты корпуса — IP20
• Габариты — 123 × 90 × 58 мм
• Масса — не более 0,6 кг
• Средний срок службы — 8 лет

Комплектация:

• Программируемое реле ПР200-220.5.0.0
• Краткое руководство по эксплуатации
• Паспорт и гарантийный талон
• Комплект клеммных соединителей
• Кабель miniUSB

ПР200-220.5.0.0 — это надежное решение для построения систем автоматизации с возможностью гибкой настройки и расширения функционала, что делает его оптимальным выбором для промышленных и коммерческих объектов.
