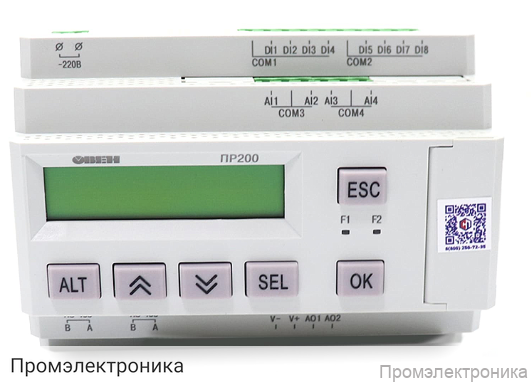

ПР200-220.4.2.0 - программируемое реле с дисплеем

Техническое описание ПР200-220.4.2.0

ПР200-220.4.2.0 — это современное программируемое реле с дисплеем, предназначенное для автоматизации различных технологических процессов. Устройство отличается высокой функциональностью, гибкостью настройки и возможностью расширения, что делает его оптимальным выбором для промышленных и коммерческих объектов.

Основные особенности:

Встроенный текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) обеспечивает удобное отображение информации и настройку параметров.
Поддержка русского и английского языков интерфейса.
Возможность подключения до двух модулей расширения ПРМ для увеличения числа входов/выходов.
Два интерфейса RS-485 с поддержкой протокола Modbus RTU/ASCII (режимы Master/Slave).
Программирование осуществляется в среде OwenLogic через интерфейс miniUSB.
Встроенные часы реального времени для реализации временных сценариев управления.

Входы и выходы:

Дискретные входы: 8 каналов, поддержка коммутационных устройств (кнопки, выключатели, реле и др.), гальваническая развязка по группам, номинальное напряжение ~230 В или =24 В.
Аналоговые входы: до 4 каналов, поддержка сигналов 0…10 В, 4…20 мА, 0…4 кОм, период обновления значений — не более 10 мс.
Дискретные выходы: до 12 каналов, релейные (до 5А, 250 В перем. тока) и транзисторные ключи (до 0,2А, 60 В постоянного тока), гальваническая развязка по группам.
Аналоговые выходы: до 2 каналов, 4...20 мА или 0...10 В (выбирается при заказе), разрядность ЦАП — 12 бит, индивидуальная или групповая гальваническая развязка.

Память и производительность:

Объем Retain-памяти — 1016 байт.
Память ПЗУ — 128 кбайт, ОЗУ — 32 кбайт.
Минимальное время цикла — 1 мс (зависит от сложности программы).
Динамический стек и поддержка сетевых переменных (128 байт в режиме slave).

Питание и надежность:

Диапазон переменного напряжения питания — 90…264 В (номинальное 230 В, 50 Гц).
Диапазон постоянного напряжения питания — 127...373 В (номинальное 230 В).
Встроенный источник питания (в зависимости от модификации).
Высокая электрическая прочность изоляции — до 2830 В.

Комплектация:

Программируемое реле ПР200
Краткое руководство по эксплуатации
Паспорт и гарантийный талон
Комплект клеммных соединителей
Кабель miniUSB

ПР200-220.4.2.0 — это надежное решение для построения гибких систем автоматизации с возможностью масштабирования и интеграции в существующие сети управления.
