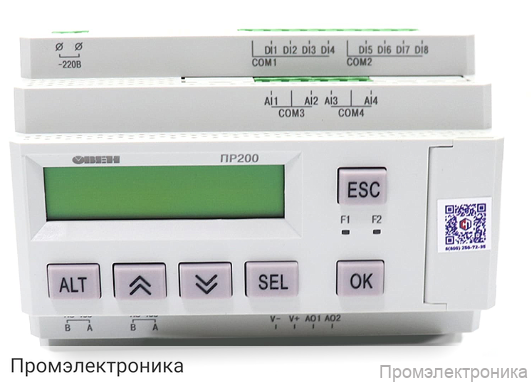

ПР200-220.4.1.0 - программируемое реле с дисплеем

Техническое описание ПР200-220.4.1.0

ПР200-220.4.1.0 — это современное программируемое реле с дисплеем, предназначенное для автоматизации различных технологических процессов. Устройство отличается высокой функциональностью, гибкостью настройки и возможностью расширения, что делает его оптимальным выбором для промышленных и коммерческих объектов.

Реле оснащено текстовым монохромным ЖК-дисплеем с подсветкой (2×16 символов), что обеспечивает удобство визуального контроля и управления. Поддержка русского и английского языков интерфейса позволяет использовать прибор в различных регионах и упрощает работу персонала.

Программирование осуществляется в среде OwenLogic через интерфейс miniUSB, что обеспечивает простоту интеграции и настройки. Устройство поддерживает динамический стек, объем Retain-памяти составляет 1016 байт, память ПЗУ — 128 кбайт, ОЗУ — 32 кбайт. Для хранения сетевых переменных в режиме slave предусмотрено 128 байт памяти.

Основные технические характеристики:

• Питание: переменное напряжение 90…264 В (номинальное 230 В, 50 Гц) или постоянное напряжение 127...373 В (номинальное 230 В).
• Минимальное время цикла — 1 мс (зависит от сложности программы).
• Наличие часов реального времени для точного отслеживания событий.
• Возможность подключения до 2 модулей расширения ПРМ.
• Встроенный источник питания (в зависимости от модификации).

Входы и выходы:

• Дискретные входы: 8 (дискретный фазовый и дискретный типы), поддержка коммутационных устройств и датчиков с транзисторным выходом p-n-p-типа.
• Аналоговые входы: до 4, поддержка сигналов 0…10 В, 4…20 мА, 0…4 кОм, период обновления — не более 10 мс.
• Дискретные выходы: до 12, релейные (нормально-разомкнутые) и транзисторные ключи n-p-n-типа.
• Аналоговые выходы: до 2, тип выбирается при заказе (4...20 мА или 0...10 В), разрядность ЦАП — 12 бит.

Коммуникационные возможности:

• Интерфейс RS-485 (1 шт.), поддержка протоколов Modbus RTU/ASCII, режимы Master/Slave.

Индикация и управление:

• ЖК-дисплей с подсветкой, 6 механических кнопок для управления.

Комплектация:

• Программируемое реле ПР200
• Краткое руководство по эксплуатации
• Паспорт и гарантийный талон
• Комплект клеммных соединителей
• Кабель miniUSB

ПР200-220.4.1.0 — это надежное решение для построения гибких и масштабируемых систем автоматизации с возможностью расширения и интеграции в существующие сети управления.
