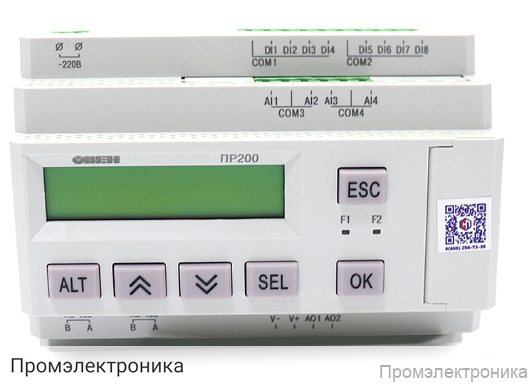

ПР200-220.22.1.0 - программируемое реле с дисплеем

Техническое описание программируемого реле ПР200-220.22.1.0 с дисплеем

ПР200-220.22.1.0 — это современное программируемое реле с текстовым монохромным ЖК-дисплеем (2×16 символов) и поддержкой русского и английского языков. Устройство предназначено для автоматизации различных технологических процессов, управления оборудованием и мониторинга параметров в промышленных и бытовых системах. Благодаря расширяемости и широкому набору входов/выходов, реле обеспечивает гибкость и надежность в эксплуатации.

Основные особенности:

• Встроенный дисплей для индикации и управления
• Возможность подключения до 2 модулей расширения ПРМ
• Поддержка интерфейса RS-485 с протоколом Modbus RTU/ASCII (режим Master/Slave)
• Программирование через среду OwenLogic с использованием miniUSB-интерфейса
• Наличие часов реального времени

Технические характеристики:

• Питание: 110…230 В переменного или постоянного тока
• Объем Retain-памяти: 1016 байт
• ПЗУ: 128 кбайт, ОЗУ: 32 кбайт
• Минимальное время цикла: 1 мс (зависит от сложности программы)
• Встроенный источник питания (в зависимости от модификации)

Входы и выходы:

• Дискретные входы: 8 (дискретный фазовый и дискретный типы, групповая гальваническая развязка по 4 входа)
• Аналоговые входы: до 4 (0…10 В, 4…20 мА, 0…4 кОм, период обновления — не более 10 мс)
• Дискретные выходы: до 12 (релейные и транзисторные ключи n-p-n-типа, групповая гальваническая развязка по 2 выхода)
• Аналоговые выходы: до 2 (4…20 мА или 0…10 В, разрядность ЦАП — 12 бит, индивидуальная или групповая гальваническая развязка)

Дополнительные параметры:

• Электрическая прочность изоляции: 2830 В (групповая — 1780 В)
• Поддержка коммутационных устройств и датчиков с открытым коллектором
• Работа в дискретном режиме для аналоговых входов
• 6 механических кнопок для управления

Комплектация:

• Программируемое реле ПР200
• Краткое руководство по эксплуатации
• Паспорт и гарантийный талон
• Комплект клеммных соединителей
• Кабель miniUSB

ПР200-220.22.1.0 — это надежное решение для построения автоматизированных систем управления с возможностью масштабирования и интеграции в существующие сети.
