ПР200-220.21.2.0 - программируемое реле с дисплеем

Программируемое реле ПР200-220.21.2.0 с дисплеем — техническое описание

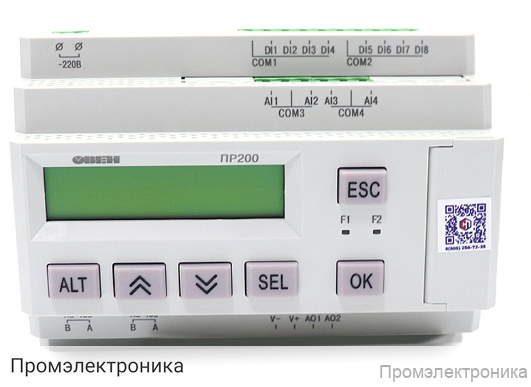

ПР200-220.21.2.0 — это современное программируемое реле с текстовым монохромным ЖК-дисплеем (2×16 символов), предназначенное для автоматизации различных технологических процессов. Устройство отличается высокой функциональностью, надежностью и простотой интеграции в системы управления благодаря поддержке популярных протоколов и наличию расширенных коммуникационных возможностей.

Основные особенности:

Программирование осуществляется в среде OwenLogic, что обеспечивает гибкость настройки и простоту создания пользовательских алгоритмов.
Встроенная память Retain объемом 1016 байт, ПЗУ — 128 кбайт, ОЗУ — 32 кбайт, а также динамический стек для хранения данных.
Интерфейс программирования — miniUSB, что облегчает подключение к ПК и загрузку программ.
Поддержка до двух модулей расширения ПРМ для увеличения числа входов/выходов.
Встроенные часы реального времени для реализации временных сценариев управления.
Встроенный источник питания (в зависимости от модификации).

Питание и электрические параметры:

Диапазон переменного напряжения питания: 90…264 В (номинальное 230 В, 50 Гц).
Диапазон постоянного напряжения питания: 127...373 В (номинальное 230 В).
Минимальное время цикла — 1 мс (зависит от сложности программы).

Входы и выходы:

8 дискретных входов (ДФ и Д), с возможностью подключения коммутационных устройств и датчиков с транзисторным выходом p-n-p-типа.
Гальваническая развязка по группам входов (1-4, 5-8), электрическая прочность изоляции — до 2830 В.
6 дискретных выходов (релейные и транзисторные ключи n-p-n-типа), допустимый ток нагрузки релейных выходов — до 5А при 250 В переменного тока, транзисторных — до 0,2А при 60 В постоянного тока.
Гальваническая развязка по группам выходов, электрическая прочность изоляции — до 2830 В.

Коммуникационные возможности:

Два интерфейса RS-485 с поддержкой протоколов Modbus RTU/ASCII, режимы Master/Slave.

Индикация и управление:

Текстовый ЖК-дисплей с подсветкой, поддержка русского и английского языков.
6 механических кнопок для локального управления и настройки.

Комплектация:

Программируемое реле ПР200-220.21.2.0
Краткое руководство по эксплуатации
Паспорт и гарантийный талон
Комплект клеммных соединителей
Кабель miniUSB

ПР200-220.21.2.0 — это оптимальное решение для построения надежных и гибких систем автоматизации с возможностью масштабирования и интеграции в современные промышленные сети.
