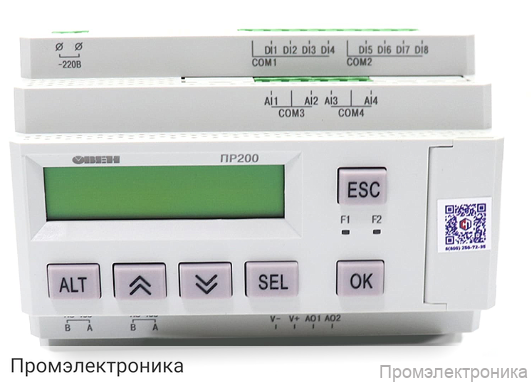

Программируемое реле ПР200-220.21.1.0 с дисплеем — техническое описание

ПР200-220.21.1.0 — это современное программируемое реле с текстовым монохромным ЖК-дисплеем (2×16 символов), предназначенное для автоматизации различных технологических процессов. Устройство отличается высокой надежностью, гибкостью настройки и простотой интеграции в системы управления.

Основные возможности и особенности:

Программирование осуществляется в среде OwenLogic, что обеспечивает удобство создания и редактирования пользовательских алгоритмов.
Объем Retain-памяти — 1016 байт, что позволяет хранить важные данные при отключении питания.
Динамический стек и поддержка сетевых переменных (128 байт в режиме slave).
ПЗУ — 128 кбайт, ОЗУ — 32 кбайт.
Интерфейс программирования — miniUSB (кабель в комплекте).
Встроенные часы реального времени для точного отслеживания событий.
Возможность подключения до двух модулей расширения ПРМ.
Встроенный источник питания (в зависимости от модификации).

Питание и электрические параметры:

Диапазон переменного напряжения питания: 90…264 В (номинальное 230 В, 50 Гц).
Диапазон постоянного напряжения питания: 127...373 В (номинальное 230 В).
Минимальное время цикла — 1 мс (зависит от сложности программы).

Входы и выходы:

Дискретные входы: 8 шт. (два типа: фазовые ~230 В и транзисторные =24 В), с групповой гальванической развязкой по 4 входа.
Дискретные выходы: 6 шт. (релейные и транзисторные ключи n-p-n-типа), с групповой гальванической развязкой по 2 выхода.
Допустимый ток нагрузки релейных выходов — до 5А при 250 В переменного тока, до 3А при 30 В постоянного тока.
Транзисторные выходы — до 0,2А при 60 В постоянного тока.

Коммуникационные возможности:

Один интерфейс RS-485 с поддержкой протоколов Modbus RTU/ASCII в режимах Master/Slave.

Индикация и управление:

ЖК-дисплей с подсветкой, поддержка русского и английского языков.
6 механических кнопок для управления и настройки.

Комплектация:

Программируемое реле ПР200
Краткое руководство по эксплуатации
Паспорт и гарантийный талон
Комплект клеммных соединителей
Кабель miniUSB

ПР200-220.21.1.0 — это оптимальное решение для построения надежных и гибких систем автоматизации с возможностью расширения и интеграции в современные промышленные сети.
