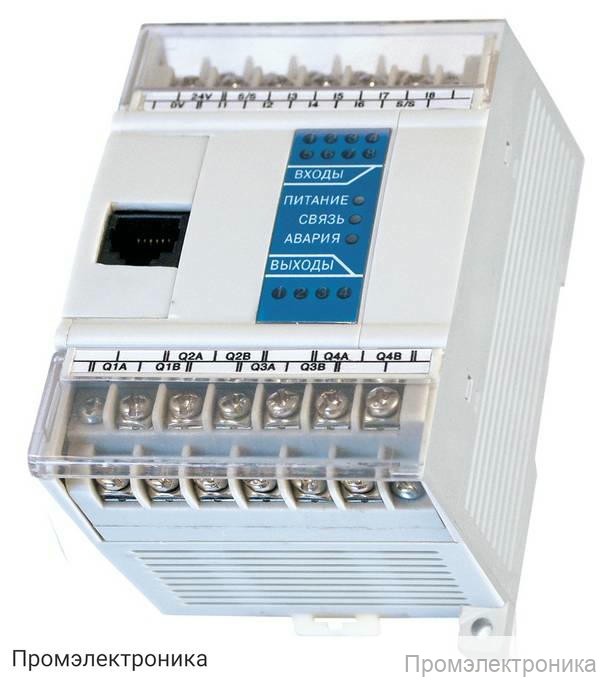

ПР110-24.8Д.4Р - программируемое реле

Техническое описание программируемого реле ПР110-24.8Д.4Р

ПР110-24.8Д.4Р — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов и управления оборудованием в промышленности и на объектах гражданского назначения. Устройство отличается высокой надежностью, простотой монтажа и эксплуатации, а также гибкостью настройки под конкретные задачи пользователя.

Реле поддерживает питание от источника постоянного тока с номинальным напряжением 24 В (допустимый диапазон 21...27 В). Благодаря компактному корпусу, предназначенному для установки на стандартную DIN-рейку шириной 35 мм, прибор легко интегрируется в существующие системы управления.

Основные технические характеристики:

Питание: постоянный ток 21...27 В (номинальное 24 В)
Потребляемая мощность: не более 6 ВА
Дискретные входы: 8 входов, поддержка коммутационных устройств и датчиков с транзисторным выходом p-n-p типа с открытым коллектором
Напряжение питания дискретных входов: 21...27 В
Максимальный ток дискретного входа: не более 9 мА
Уровень сигнала "логической единицы": 9...27 В
Уровень сигнала "логического нуля": 0...2 В
Гальваническая развязка входов: групповая
Электрическая прочность изоляции: 1500 В
Дискретные выходы: 4 электромагнитных реле с нормально разомкнутыми контактами
Допустимый ток нагрузки: до 3 А при 250 В переменного тока (cos φ = 1), до 5 А при 30 В постоянного тока
Минимальный ток нагрузки: 10 мА при 5 В постоянного тока
Механический ресурс реле: не менее 5 000 000 циклов
Электрический ресурс реле: не менее 200 000 циклов
Время переключения: не более 10 мс
Гальваническая развязка выходов: индивидуальная
Индикация состояния входов/выходов: светодиодная на передней панели
Степень защиты корпуса: IP20
Габаритные размеры: (63×110×73)±1 мм
Масса: не более 0,5 кг
Среда программирования: OWEN logic
Интерфейс программирования: RS-232
Скорость обмена данными: 9600 бит/с
Длина слова данных: 8 бит
Контроль четности: отсутствует
Количество стоп-бит: 1
Наличие часов реального времени: отсутствует

В комплект поставки входят: программируемое реле ОВЕН ПР110, комплект крепежных элементов, паспорт и руководство по эксплуатации, а также гарантийный талон. Гарантийный срок эксплуатации составляет 24 месяца.
