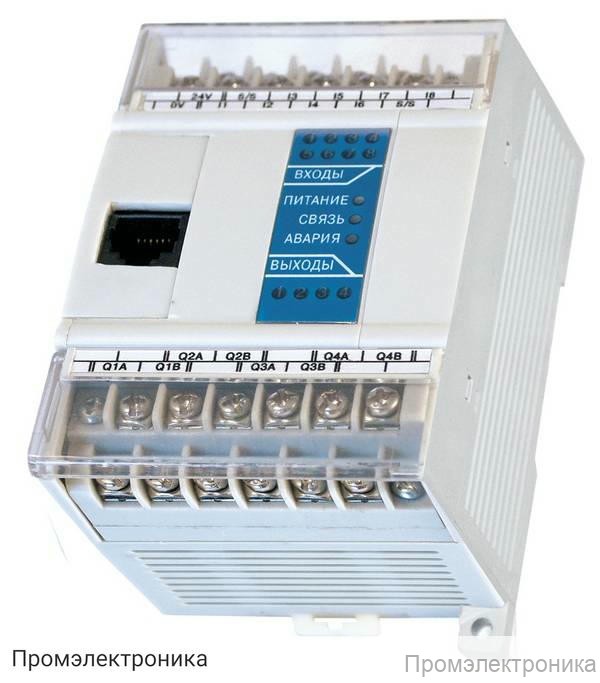

ПР110-24.12Д.8Р - программируемое реле

Техническое описание программируемого реле ПР110-24.12Д.8Р

ПР110-24.12Д.8Р — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов и управления оборудованием в промышленности и на объектах гражданского назначения. Устройство отличается высокой надежностью, гибкостью настройки и простотой интеграции в существующие системы управления.

Реле поддерживает питание от постоянного тока с номинальным напряжением 24 В (допустимый диапазон 21...27 В), что обеспечивает его совместимость с большинством промышленных источников питания. Потребляемая мощность устройства не превышает 6 ВА, что позволяет использовать его в энергоэффективных системах.

Основные технические характеристики:

• Входы: 12 дискретных входов с рабочим напряжением 24 В постоянного тока. Входы поддерживают подключение коммутационных устройств (кнопки, выключатели, герконы, реле) и датчиков с транзисторным выходом p-n-p типа с открытым коллектором.
• Выходы: 8 дискретных выходов на электромагнитных реле с нормально разомкнутыми контактами. Максимальный ток нагрузки — до 3 А при 250 В переменного тока (cos φ = 1) или до 5 А при 30 В постоянного тока. Минимальный ток коммутации — 10 мА при 5 В постоянного тока.
• Гальваническая развязка: Групповая для входов и индивидуальная для выходов, что обеспечивает надежную защиту схемы управления от помех и повышает безопасность эксплуатации.
• Индикация: Светодиодная индикация состояния входов и выходов на передней панели устройства облегчает диагностику и контроль работы реле.
• Корпус: Компактный корпус для монтажа на DIN-рейку шириной 35 мм. Габаритные размеры составляют (63×110×73)±1 мм, степень защиты корпуса — IP20.
• Программирование: Осуществляется через интерфейс RS-232 в среде OWEN Logic. Скорость обмена данными — 9600 бит/с, длина слова — 8 бит, 1 стоп-бит, контроль четности отсутствует.
• Ресурс реле: Механический — не менее 5 000 000 циклов, электрический — не менее 200 000 циклов.
• Масса устройства: не более 0,5 кг.
• Гарантия: 24 месяца.

В комплект поставки входят: программируемое реле ОВЕН ПР110, комплект крепежных элементов, паспорт и руководство по эксплуатации, а также гарантийный талон.

ПР110-24.12Д.8Р — это оптимальное решение для построения надежных и гибких систем автоматизации с возможностью индивидуального программирования под задачи заказчика.
