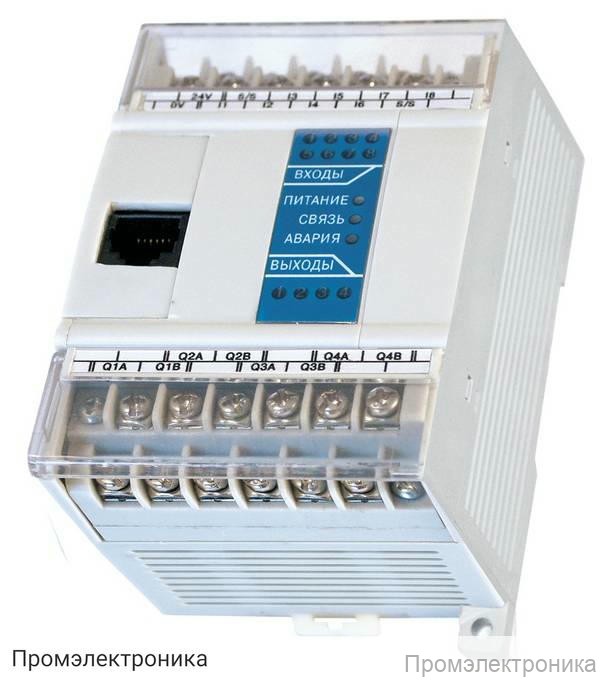

ПР110-220.8ДФ.4Р - программируемое реле

Техническое описание программируемого реле ПР110-220.8ДФ.4Р

ПР110-220.8ДФ.4Р — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов и управления оборудованием в промышленности и на объектах гражданского назначения. Устройство обеспечивает надежную работу, гибкость настройки и простоту интеграции в существующие системы управления.

Реле поддерживает питание как от сети переменного тока с напряжением 90...264 В (номинальное 110-220 В, частота 47...63 Гц), так и от источника постоянного тока 21...27 В (номинальное 24 В). Максимальная потребляемая мощность устройства не превышает 6 ВА, что позволяет использовать его в энергоэффективных системах.

Входы и выходы:

8 дискретных входов с рабочим напряжением ~220 В, поддерживающих коммутационные устройства (кнопки, выключатели, герконы, реле и др.).
4 дискретных выхода на электромагнитных реле с нормально разомкнутыми контактами.
Допустимый ток нагрузки на выходах: до 3 А при напряжении до 250 В переменного тока (cos φ = 1) и до 5 А при напряжении до 30 В постоянного тока.
Минимальный ток нагрузки: 10 мА при 5 В постоянного тока.
Механический ресурс реле — не менее 5 000 000 циклов, электрический — не менее 200 000 циклов.
Время переключения реле — не более 10 мс.

Конструктивные особенности:

Корпус предназначен для установки на стандартную DIN-рейку шириной 35 мм.
Габаритные размеры устройства: (63×110×73)±1 мм.
Масса прибора — не более 0,5 кг.
Степень защиты корпуса — IP20.
Светодиодная индикация состояния входов и выходов на передней панели.

Программирование и интерфейсы:

Программирование осуществляется в среде OWEN logic.
Интерфейс программирования — RS-232.
Скорость обмена данными — 9600 бит/с, длина слова данных — 8 бит, 1 стоп-бит, контроль четности отсутствует.

В комплект поставки входят: программируемое реле ОВЕН ПР110, комплект крепежных элементов, паспорт и руководство по эксплуатации, а также гарантийный талон. Гарантийный срок эксплуатации составляет 24 месяца.

ПР110-220.8ДФ.4Р — это надежное решение для построения систем автоматизации с возможностью гибкой настройки логики работы, что делает его востребованным в различных сферах промышленности и автоматизации зданий.
