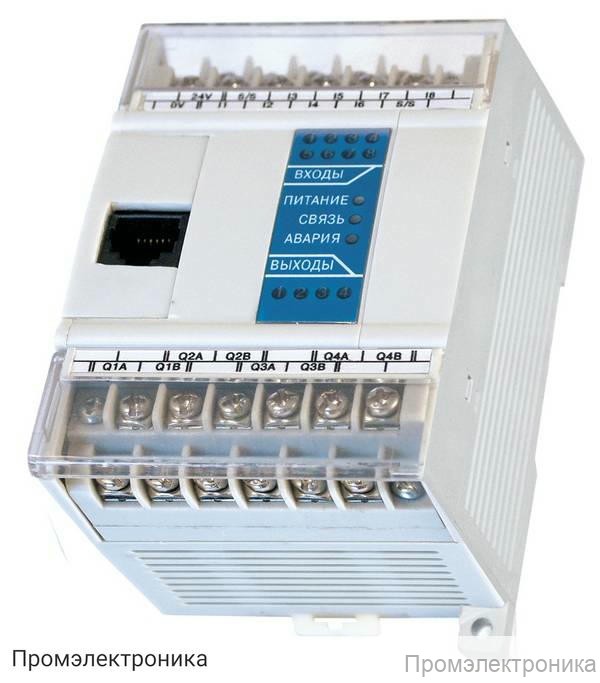

ПР110-220.12ДФ.8Р - программируемое реле

Техническое описание программируемого реле ПР110-220.12ДФ.8Р

ПР110-220.12ДФ.8Р — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов и управления оборудованием в промышленности и на объектах гражданского назначения. Устройство обеспечивает надежную работу, гибкость настройки и простоту интеграции в существующие системы управления.

Реле поддерживает питание от сети переменного тока с диапазоном напряжения 90...264 В (номинальное значение — 110-220 В, частота 47...63 Гц), а также может работать от источника постоянного тока 21...27 В (номинальное 24 В). Максимальная потребляемая мощность устройства не превышает 6 ВА, что обеспечивает экономичное энергопотребление.

Входы и выходы:

12 дискретных входов с рабочим напряжением ~220 В, что позволяет подключать широкий спектр коммутационных устройств: кнопки, выключатели, герконы, реле и другие.
8 дискретных выходов на электромагнитных нормально разомкнутых реле, обеспечивающих коммутацию нагрузок до 3 А при 250 В переменного тока (cos φ = 1) или до 5 А при 30 В постоянного тока.
Минимальный коммутируемый ток — 10 мА при 5 В постоянного тока.
Высокий ресурс реле: механический — не менее 5 000 000 циклов, электрический — не менее 200 000 циклов.
Время переключения реле не превышает 10 мс.

Конструктивные особенности:

Корпус предназначен для установки на стандартную DIN-рейку шириной 35 мм, что облегчает монтаж в шкафах управления.
Габаритные размеры устройства составляют (63×110×73)±1 мм, масса — не более 0,5 кг.
Степень защиты корпуса — IP20, что обеспечивает защиту от попадания твердых частиц и случайного прикосновения.
Светодиодная индикация состояния входов и выходов на передней панели для удобства эксплуатации и диагностики.

Программирование и интерфейсы:

Программирование осуществляется в среде OWEN logic, что позволяет реализовать широкий спектр логических алгоритмов управления.
Для связи с ПК используется интерфейс RS-232 со скоростью обмена 9600 бит/с, длиной слова данных 8 бит, без контроля четности и с одним стоп-битом.

В комплект поставки входят: программируемое реле ОВЕН ПР110, комплект крепежных элементов, паспорт, руководство по эксплуатации и гарантийный талон. Гарантийный срок эксплуатации составляет 24 месяца.
