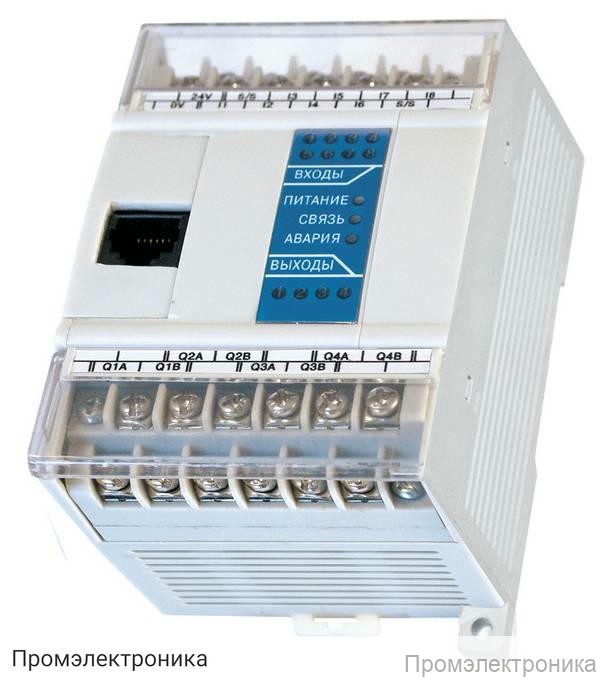

Программируемое реле ОВЕН ПР110 — техническое описание

ПР110 — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов и управления оборудованием в промышленности и на объектах гражданского назначения. Устройство отличается высокой надежностью, гибкостью настройки и простотой интеграции в существующие системы управления.

Питание и энергопотребление

• Работает от источников постоянного тока с напряжением 21...27 В (номинальное 24 В) или переменного тока 90...264 В (номинальное 110-220 В, частота 47...63 Гц).
• Потребляемая мощность — не более 6 ВА.

Дискретные входы

• Количество входов: 8 или 12 (в зависимости от модификации).
• Типы поддерживаемых датчиков: коммутационные устройства (кнопки, выключатели, герконы, реле), а также датчики с транзисторным выходом p-n-p типа с открытым коллектором (для ПР110-24).
• Напряжение питания входов: 90...264 В (ПР110-220) или 21...27 В (ПР110-24).
• Максимальный ток входа — 9 мА.
• Групповая гальваническая развязка, электрическая прочность изоляции — 1500 В.

Дискретные выходы

• Количество выходов: 4 или 8.
• Тип выходного элемента: электромагнитное реле.
• Допустимый ток нагрузки: до 3 А при напряжении до 250 В переменного тока (cos φ = 1) или до 5 А при напряжении до 30 В постоянного тока.
• Минимальный ток нагрузки: 10 мА при 5 В постоянного тока.
• Механический ресурс реле — не менее 5 000 000 циклов, электрический — не менее 200 000 циклов.
• Время переключения — не более 10 мс.
• Индивидуальная гальваническая развязка, электрическая прочность изоляции — 1500 В.

Конструктивные особенности

• Светодиодная индикация состояния входов и выходов на передней панели.
• Корпус для крепления на DIN-рейку шириной 35 мм.
• Габаритные размеры: 63×110×73 мм.
• Степень защиты корпуса — IP20.
• Масса прибора — не более 0,5 кг.

Программирование и интерфейсы

• Программирование осуществляется в среде OWEN logic.
• Интерфейс программирования — RS-232.
• Скорость обмена данными — 9600 бит/с, длина слова — 8 бит, 1 стоп-бит, контроль четности отсутствует.

Комплектация

• Прибор ОВЕН ПР110
• Комплект крепежных элементов
• Паспорт и руководство по эксплуатации
• Гарантийный талон

Программируемое реле ПР110 — это оптимальное решение для построения надежных и гибких систем автоматизации с возможностью индивидуальной настройки под задачи заказчика.
