ПР103-24.1610.06.1.0 - программируемое реле с Ethernet

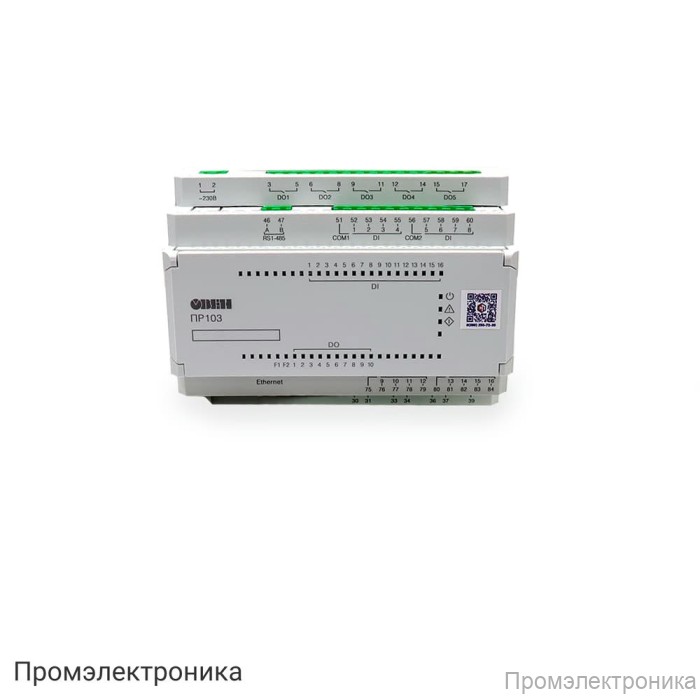

Программируемое реле ПР103-24.1610.06.1.0 с Ethernet

ПР103-24.1610.06.1.0 — современное программируемое реле, предназначенное для автоматизации различных технологических процессов. Устройство оснащено широким набором входов и выходов, поддерживает работу с аналоговыми и дискретными сигналами, а также обладает расширенными коммуникационными возможностями благодаря наличию интерфейсов Ethernet и RS-485. Программирование осуществляется в среде OwenLogic, что обеспечивает гибкость настройки и интеграции в существующие системы управления.

Основные характеристики:

Питание: 24 В постоянного тока
Среда программирования: OwenLogic
Объем Retain-памяти: 2040 байт
Память сетевых переменных (режим Slave): 1024 байт
ПЗУ: 224 кбайт, ОЗУ: 60 кбайт
Минимальное время цикла: 1 мс (зависит от сложности программы)
Часы реального времени: есть
Возможность подключения до 2 модулей расширения ПРМ

Входы и выходы:

Дискретные входы: 6 DI (24 В), поддержка датчиков с выходом push-pull, n-p-n, p-n-p
Быстрые дискретные входы: 4 FDI (скоростные, до 100 кГц, минимальная длительность импульса 5 мкс)
Аналоговые входы: 6 AI (4–20 мА, 0–10 В, Pt1000, NTC, РТС, 0–300 кОм и др.)
Дискретные выходы: 12 DO (8 релейных, 4 транзисторных n-p-n типа)
Аналоговые выходы: 2 AO (универсальные: 4–20 мА/0–10 В, 12 бит, индивидуальная гальваническая развязка)

Коммуникационные возможности:

Ethernet: 1 порт, поддержка протокола Modbus TCP (режим Slave)
RS-485: 1 порт, поддержка протоколов Modbus RTU/ASCII (режим Slave)
Интерфейсы программирования и конфигурирования: microUSB, Ethernet, RS-485

Дополнительные особенности:

Групповая и индивидуальная гальваническая развязка входов и выходов
Высокая электрическая прочность изоляции: до 2300 В для релейных выходов
Компактное исполнение и удобство монтажа
Возможность работы в дискретном и аналоговом режимах

Комплектация:

Программируемое реле ПР103
Краткое руководство по эксплуатации
Паспорт и гарантийный талон
Комплект клеммных соединителей

ПР103-24.1610.06.1.0 — надежное решение для построения гибких и масштабируемых систем автоматизации с поддержкой современных коммуникационных протоколов и широким набором входов/выходов.
