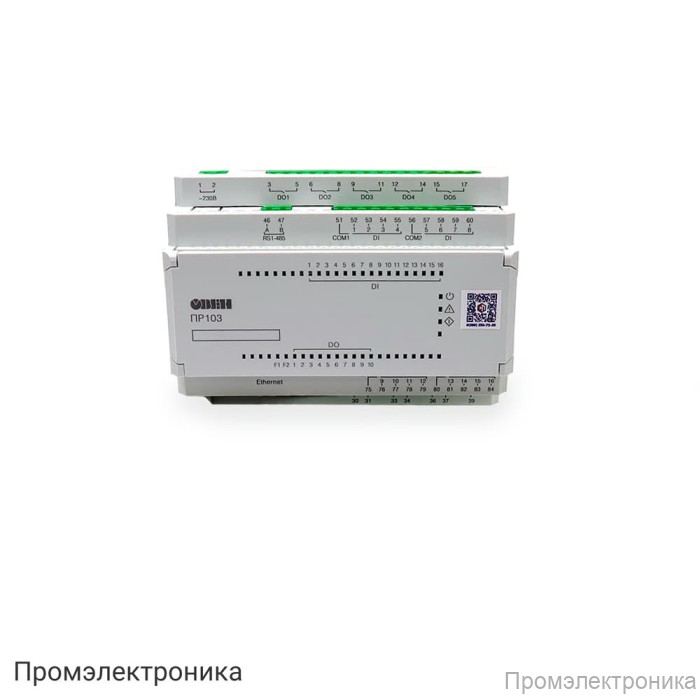

ПР103-24.1610.03.2.0 - программируемое реле с Ethernet

Техническое описание ПР103-24.1610.03.2.0

ПР103-24.1610.03.2.0 — это современное программируемое реле с поддержкой Ethernet, предназначенное для автоматизации различных технологических процессов. Устройство отличается высокой функциональностью, гибкостью настройки и возможностью интеграции в промышленные системы управления благодаря наличию интерфейсов Ethernet и двух RS-485. Программирование осуществляется в среде OwenLogic, что обеспечивает удобство создания и редактирования пользовательских алгоритмов.

Реле оснащено расширенным набором входов и выходов, что позволяет использовать его для решения широкого спектра задач. Поддерживаются как дискретные, так и аналоговые сигналы, а также быстрые дискретные входы для работы с высокочастотными импульсами. Благодаря наличию модулей расширения, количество дискретных выходов может быть увеличено до 18, что делает устройство универсальным для различных применений.

Основные характеристики:

• Программирование в среде OwenLogic
• Объем Retain-памяти: 2040 байт
• Память сетевых переменных (режим Slave): 1024 байт
• ПЗУ: 224 кбайт, ОЗУ: 60 кбайт
• Интерфейсы: microUSB, Ethernet, 2 x RS-485
• Питание: 24 В постоянного тока
• Минимальное время цикла: 1 мс (зависит от сложности программы)
• Часы реального времени
• Возможность подключения до 2 модулей расширения

Входы и выходы:

• 6 дискретных входов (24 В)
• 4 быстрых дискретных входа (FDI) с поддержкой частоты до 100 кГц
• 6 аналоговых входов (4–20 мА, 0–10 В, Pt1000, NTC, РТС, 0–300 кОм и др.)
• 10 дискретных выходов (релейные, нормально-разомкнутые, до 5 А при 250 В AC)
• 2 аналоговых выхода (универсальные: 4–20 мА/0–10 В, 12 бит)

Коммуникационные возможности:

• Ethernet (1 шт.), поддержка протокола Modbus TCP, режим Slave
• RS-485 (2 шт.), поддержка протоколов Modbus RTU/ASCII, режим Slave

Дополнительные особенности:

• Групповая гальваническая развязка входов и индивидуальная развязка релейных выходов
• Электрическая прочность изоляции до 2300 В для релейных выходов
• Компактные размеры и удобство монтажа
• Гарантия 24 месяца

ПР103-24.1610.03.2.0 идеально подходит для построения систем автоматизации, требующих надежной работы, расширенных коммуникационных возможностей и гибкости в настройке входов и выходов.
