ПР103-24.1610.03.1.0 - программируемое реле с Ethernet

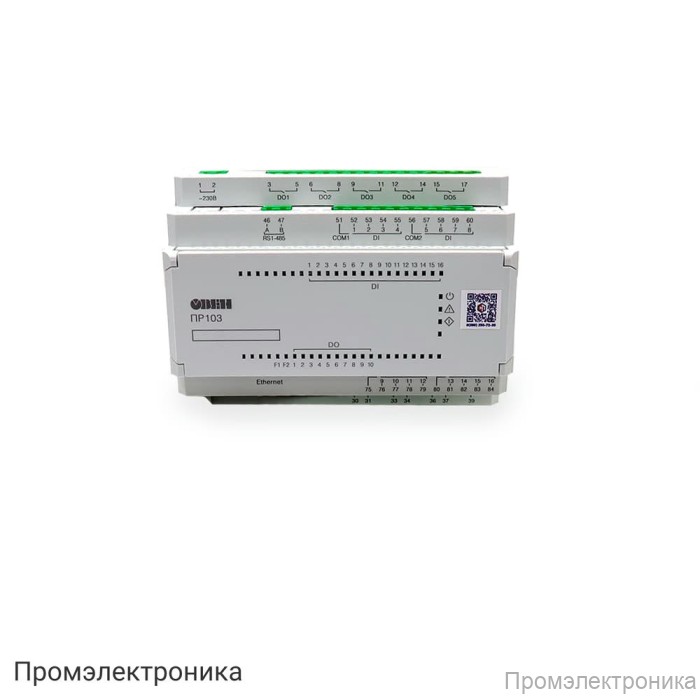

Программируемое реле ПР103-24.1610.03.1.0 с Ethernet

ПР103-24.1610.03.1.0 — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов. Устройство оснащено широким набором входов и выходов, поддерживает работу с аналоговыми и дискретными сигналами, а также обладает расширенными коммуникационными возможностями благодаря наличию интерфейсов Ethernet и RS-485. Программирование осуществляется в удобной среде OwenLogic, что обеспечивает гибкость настройки и интеграции в существующие системы управления.

Ключевые особенности:

• Поддержка Ethernet (Modbus TCP, режим Slave) для интеграции в промышленные сети и удалённого управления.
• Интерфейс RS-485 (Modbus RTU/ASCII, режим Slave) для подключения к различным устройствам и контроллерам.
• Возможность расширения с помощью модулей ПРМ (до 2 шт.).
• Реализация дискретных, аналоговых и быстрых дискретных входов, а также дискретных и аналоговых выходов.
• Наличие часов реального времени для точного отслеживания событий и построения логики управления.

Технические характеристики:

• Питание: 24 В постоянного тока (диапазон 9...30 В, номинальное 24 В).
• Входы:
  • 6 дискретных входов (DI, 24 В)
  • 4 быстрых дискретных входа (FDI, 24 В, до 100 кГц, минимальная длительность импульса 5 мкс)
  • 6 аналоговых входов (AI, 4–20 мА, 0–10 В, Pt1000, NTC, РТС, 0–300 кОм и др.)
• Выходы:
  • 10 дискретных релейных выходов (DO, до 5 А при 250 В AC, до 3 А при 30 В DC)
  • 2 аналоговых выхода (универсальные: 4–20 мА/0–10 В, 12 бит, индивидуальная гальваническая развязка)
• Память: 2040 байт Retain-памяти, 1024 байт для сетевых переменных (режим Slave), 224 кбайт ПЗУ, 60 кбайт ОЗУ.
• Минимальное время цикла: 1 мс (зависит от сложности программы).
• Гальваническая развязка: индивидуальная для релейных выходов, групповая для входов.
• Коммуникационные интерфейсы: microUSB, Ethernet, RS-485.

Комплектация:

• Программируемое реле ПР103
• Краткое руководство по эксплуатации
• Паспорт и гарантийный талон
• Комплект клеммных соединителей

ПР103-24.1610.03.1.0 — это надёжное решение для построения гибких и масштабируемых систем автоматизации с возможностью интеграции в современные промышленные сети.
