ПР103-230.1610.01.1.0 - программируемое реле с Ethernet

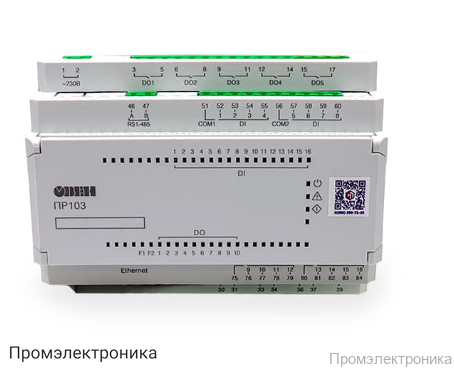

Программируемое реле ПР103-230.1610.01.1.0 с Ethernet

ПР103-230.1610.01.1.0 — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов. Устройство оснащено интерфейсом Ethernet и поддерживает протокол Modbus TCP, что обеспечивает его интеграцию в промышленные сети и системы диспетчеризации. Благодаря наличию RS-485 (Modbus RTU/ASCII) и microUSB, реле легко настраивается и конфигурируется под задачи пользователя.

Основные характеристики:

• Программирование осуществляется в среде OwenLogic, что позволяет создавать гибкие алгоритмы управления.
• Объем Retain-памяти — 2040 байт, памяти сетевых переменных (режим Slave) — 1024 байт.
• Динамический стек, ПЗУ — 224 кбайт, ОЗУ — 60 кбайт.
• Интерфейсы: microUSB, Ethernet, RS-485 (до 2 шт. по заказу).
• Диапазон переменного напряжения питания: 90–264 В (номинальное 230 В, 50 Гц).
• Диапазон постоянного напряжения питания: 127–373 В (номинальное 230 В).
• Минимальное время цикла — 1 мс (зависит от сложности программы).
• Встроенные часы реального времени для точного отслеживания событий.
• Возможность подключения до 2 модулей расширения ПРМ.

Дискретные входы и выходы:

• 16 дискретных входов типа ДФ (дискретный фазовый), номинальное напряжение ~230 В.
• Поддержка подключения коммутационных устройств и датчиков типа «сухой контакт».
• Групповая гальваническая развязка по 4 входа, электрическая прочность изоляции — 2300 В.
• 10 дискретных релейных выходов (нормально-разомкнутые), индивидуальная гальваническая развязка.
• Допустимый ток нагрузки: до 5 А при 250 В переменного тока (cos(φ) > 0,95), до 3 А при 30 В постоянного тока.
• Электрическая прочность изоляции релейных выходов — 2300 В.

Коммуникационные возможности:

• Ethernet-интерфейс с поддержкой протокола Modbus TCP (режим Slave).
• RS-485 (до 2 шт. по заказу) с поддержкой Modbus RTU/ASCII (режим Slave).

Комплектация:

• Программируемое реле ПР103 — 1 шт.
• Краткое руководство по эксплуатации — 1 экз.
• Паспорт и гарантийный талон — 1 экз.
• Комплект клеммных соединителей — 1 экз.

ПР103-230.1610.01.1.0 — это надежное решение для построения систем автоматизации с возможностью расширения и интеграции в современные промышленные сети. Устройство отличается высокой надежностью, гибкостью настройки и широкими коммуникационными возможностями.
