ПР103 - программируемое реле с Ethernet

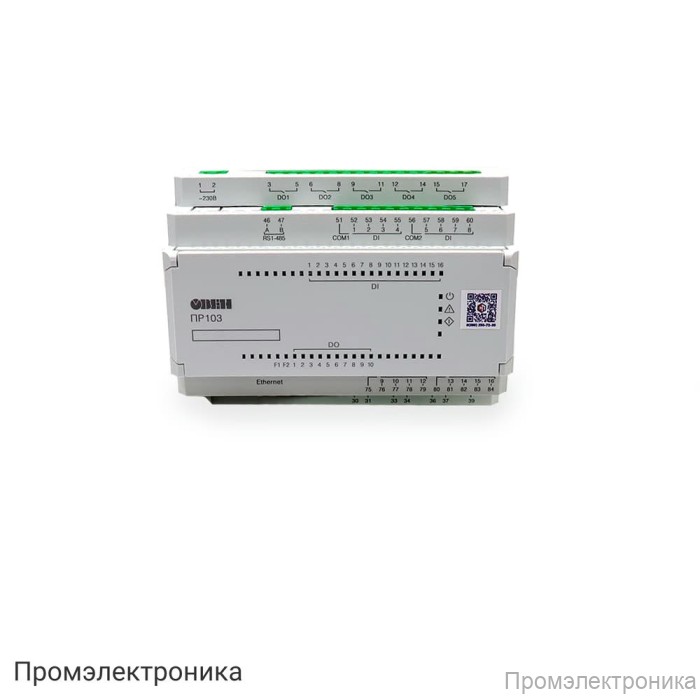

Программируемое реле ПР103 с Ethernet

ПР103 — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов. Благодаря поддержке интерфейса Ethernet и возможности расширения с помощью модулей ПРМ, устройство обеспечивает гибкость и масштабируемость для решения широкого спектра задач в промышленной автоматике.

Основные особенности ПР103:

Встроенный интерфейс Ethernet с поддержкой протокола Modbus TCP для интеграции в промышленные сети.
Два варианта исполнения по питанию: ПР103-230 (от 90 до 264 В переменного тока или 127...373 В постоянного тока) и ПР103-24 (от 9 до 30 В постоянного тока).
Возможность программирования в среде OwenLogic, что обеспечивает простоту создания и отладки пользовательских алгоритмов.
Поддержка до двух модулей расширения ПРМ для увеличения количества входов/выходов.
Наличие часов реального времени для реализации временных сценариев управления.

Входы и выходы:

Дискретные входы: до 16 (тип — дискретный фазовый или дискретный), поддержка подключения различных датчиков, включая «сухой контакт», push-pull, n-p-n, p-n-p.
Быстрые дискретные входы: до 4, минимальная длительность импульса — 5 мкс, максимальная частота — 100 кГц.
Аналоговые входы: до 6, поддержка сигналов 4–20 мА, 0–10 В, Pt1000, NTC, РТС, 0–300 кОм и других.
Дискретные выходы: до 18 (релейные или транзисторные), допустимый ток нагрузки релейных выходов — до 5 А (250 В AC) или 3 А (30 В DC).
Аналоговые выходы: 2 универсальных (4–20 мА/0–10 В), разрядность ЦАП — 12 бит.

Память и производительность:

Объем Retain-памяти — 2040 байт.
Память сетевых переменных (режим Slave) — 1024 байт.
ПЗУ — 224 кбайт, ОЗУ — 60 кбайт.
Минимальное время цикла — 1 мс (зависит от сложности программы).

Коммуникационные возможности:

Интерфейсы: microUSB, Ethernet, RS-485 (до 2 шт. по заказу).
Поддержка протоколов Modbus TCP (Ethernet) и Modbus RTU/ASCII (RS-485), режим работы — Slave.

Комплектация:

Прибор ПР103 — 1 шт.
Краткое руководство по эксплуатации — 1 экз.
Паспорт и гарантийный талон — 1 экз.
Комплект клеммных соединителей — 1 экз.

ПР103 — это надежное решение для построения гибких и масштабируемых систем автоматизации с поддержкой современных коммуникационных интерфейсов и широким набором входов/выходов.
