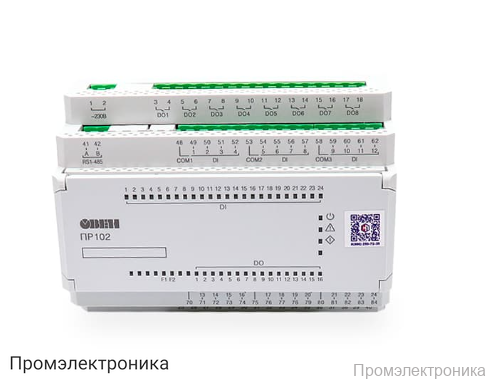

ПР102-230.2416.11.1 - программируемое реле

Техническое описание программируемого реле ПР102-230.2416.11.1

ПР102-230.2416.11.1 — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов и управления оборудованием в промышленности и на объектах гражданского назначения. Устройство отличается высокой функциональностью, надежностью и простотой интеграции в существующие системы управления.

Основные особенности:

• Программирование осуществляется в среде Owen Logic, что обеспечивает гибкость настройки и простоту создания алгоритмов управления.
• Реле оснащено 24 дискретными входами и 16 дискретными выходами (транзисторные ключи n-p-n-типа), что позволяет подключать широкий спектр датчиков и исполнительных устройств.
• Поддержка интерфейса RS-485 с протоколом Modbus RTU/ASCII для организации обмена данными с другими устройствами в режиме Master/Slave.
• Питание устройства осуществляется от переменного напряжения в диапазоне 90…264 В (номинальное 230 В, 50 Гц) или постоянного напряжения 127…373 В.
• Гальваническая развязка входов и индивидуальная развязка выходов обеспечивают высокий уровень электробезопасности и надежности работы.

Технические характеристики:

• Объем Retain-памяти: 1016 байт
• Память для сетевых переменных (режим Slave/Master): 128 байт
• ПЗУ: 128 кбайт, ОЗУ: 32 кбайт
• Интерфейс программирования: microUSB
• Потребляемая мощность: не более 15 ВА
• Электрическая прочность изоляции: 2830 В между входом питания и другими цепями
• Тип корпуса: для крепления на DIN-рейку (35 мм)
• Габаритные размеры: 123 × 90 × 58 мм
• Степень защиты корпуса: IP20 по ГОСТ 14254-2015
• Масса: не более 0,6 кг
• Средний срок службы: 8 лет
• Гарантия: 24 месяца

ПР102-230.2416.11.1 поддерживает подключение коммутационных устройств (кнопки, выключатели, герконы, реле и т.п.), а также датчиков типа «сухой контакт». Максимальное допустимое напряжение питания входов — 264 В переменного тока. Для дискретных выходов допустимый ток нагрузки составляет 0,2 А при напряжении не более 60 В постоянного тока.

Данное реле идеально подходит для построения надежных и масштабируемых систем автоматизации, обеспечивая высокую скорость обработки сигналов, простоту программирования и широкий спектр коммуникационных возможностей.
