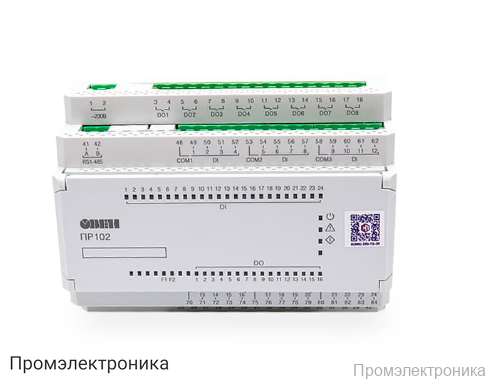

ПР102-230.2416.01.1 - программируемое реле

Техническое описание программируемого реле ПР102-230.2416.01.1

ПР102-230.2416.01.1 — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов и управления оборудованием в промышленности и на объектах гражданского назначения. Устройство отличается высокой надежностью, широкими функциональными возможностями и простотой интеграции в существующие системы управления.

Реле поддерживает программирование в среде Owen Logic, что обеспечивает гибкость настройки и возможность реализации сложных алгоритмов управления. Благодаря наличию интерфейса microUSB процесс программирования и обновления прошивки становится максимально удобным и быстрым.

Основные технические характеристики:

• Объем Retain-памяти — 1016 байт, что позволяет сохранять важные данные при отключении питания.
• Память для сетевых переменных (режим Slave и Master) — по 128 байт.
• ПЗУ — 128 кбайт, ОЗУ — 32 кбайт.
• Динамический стек для эффективной работы с переменными.
• Питание: переменное напряжение 90…264 В (номинальное 230 В, 50 Гц), постоянное напряжение 127…373 В (номинальное 230 В).
• Потребляемая мощность — не более 15 ВА.
• Гальваническая развязка между входом питания и другими цепями — 2830 В.

Входы и выходы:

• Дискретные входы: 24, тип — дискретный фазовый (ДФ).
• Поддержка подключения коммутационных устройств и датчиков типа «сухой контакт».
• Дискретные выходы: 16, тип — электромагнитное реле с нормально разомкнутыми контактами.
• Допустимый ток нагрузки: до 5 А при напряжении не более 250 В переменного тока (cos φ >0,95) и до 3 А при напряжении не более 30 В постоянного тока.
• Индивидуальная гальваническая развязка выходов.

Коммуникационные возможности:

• Интерфейс RS-485 — 1 шт.
• Поддержка протоколов Modbus RTU/ASCII.
• Возможность работы в режимах Master и Slave.

Конструктивные особенности:

• Корпус для крепления на DIN-рейку (35 мм).
• Габаритные размеры: 123 × 90 × 58 мм.
• Степень защиты корпуса — IP20 по ГОСТ 14254-2015.
• Масса — не более 0,6 кг.
• Средний срок службы — 8 лет.
• Гарантия — 24 месяца.

Программируемое реле ПР102-230.2416.01.1 — это оптимальное решение для построения надежных и гибких систем автоматизации с возможностью интеграции в современные промышленные сети.
