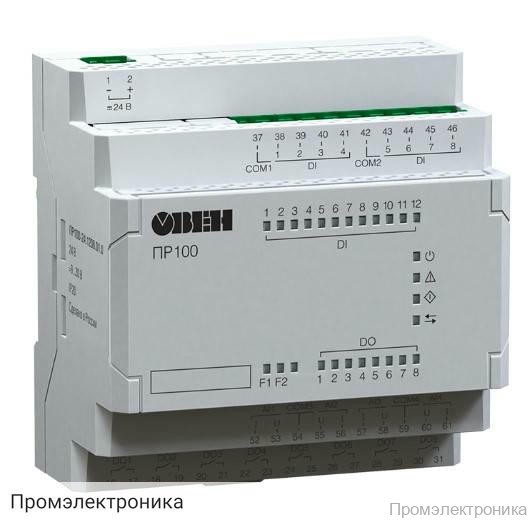

ПР100-24.1208.03.0 - компактное программируемое реле для локальных систем автоматизации

Техническое описание ПР100-24.1208.03.0

ПР100-24.1208.03.0 — это компактное программируемое реле, предназначенное для построения локальных систем автоматизации различной сложности. Устройство сочетает в себе широкие функциональные возможности, надежность и простоту интеграции в существующие системы управления. Благодаря поддержке программирования в среде OwenLogic, реле обеспечивает гибкость настройки под индивидуальные задачи пользователя.

Корпус реле выполнен для монтажа на стандартную DIN-рейку шириной 35 мм, что облегчает установку в шкафах управления и распределительных щитах. Компактные габариты 88 × 90 × 58 мм позволяют экономить пространство при проектировании систем автоматизации.

Основные технические характеристики:

• Питание: номинальное напряжение 24 В постоянного тока, диапазон входного напряжения — от 9 до 30 В.
• Потребляемая мощность: не более 4 Вт.
• Гальваническая изоляция: 1500 В между цепями питания и управления, электрическая прочность изоляции — 2830 В.
• Память: 128 кбайт ПЗУ, 16 кбайт ОЗУ, 1024 байт Retain-памяти для хранения данных при отключении питания.
• Программирование: осуществляется через USB-интерфейс, поддерживается динамический стек.

Входы и выходы:

• Дискретные входы: 8 каналов, номинальное напряжение 24 В, максимальное — 30 В, минимальная длительность импульса — 2 мс, максимальное время реакции — 30 мс.
• Аналоговые/дискретные входы: 4 универсальных канала, поддержка сигналов 0…10 В и 4…20 мА, разрешающая способность АЦП — 12 бит, предел основной приведенной погрешности — ±0,5 %.
• Дискретные выходы: 8 электромагнитных реле с нормально разомкнутыми контактами, коммутируемое напряжение — до 30 В (постоянный ток) и до 250 В (переменный ток), допустимый ток нагрузки — до 5 А при 250 В, электрический ресурс — не менее 200 000 циклов при 5 А.

Дополнительные особенности:

• Высокая надежность и долговечность релейных выходов.
• Возможность работы с различными типами сигналов (аналоговыми и дискретными).
• Удобство монтажа и подключения благодаря стандартному корпусу и интерфейсам.
• Поддержка гибкой логики управления и хранения пользовательских данных.

ПР100-24.1208.03.0 идеально подходит для автоматизации технологических процессов, управления инженерными системами зданий, а также для применения в промышленности и на транспорте. Устройство обеспечивает стабильную работу в условиях промышленной эксплуатации и легко интегрируется в существующие системы управления.
