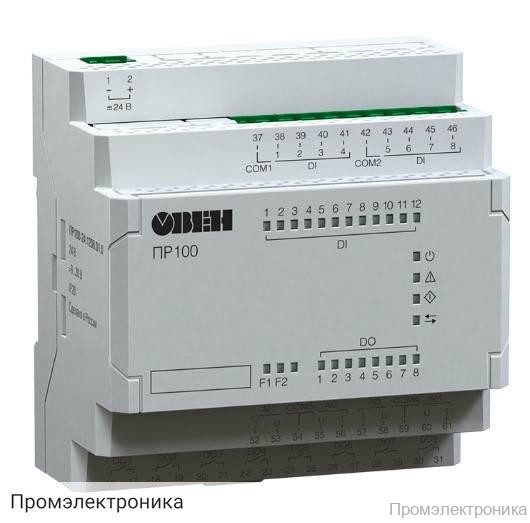

ПР100-24.0804.03.1 - компактное программируемое реле для локальных систем автоматизации

Программируемое реле ПР100-24.0804.03.1 — компактное решение для автоматизации

ПР100-24.0804.03.1 — это современное компактное программируемое реле, предназначенное для построения локальных систем автоматизации различной сложности. Благодаря широкому набору входов и выходов, а также наличию интерфейса RS-485, устройство идеально подходит для управления и мониторинга технологических процессов на промышленных и коммерческих объектах.

Основные особенности:

Компактные размеры: 88 × 90 × 58 мм, что позволяет легко интегрировать реле в ограниченное пространство на щите управления.
Удобный монтаж на DIN-рейку (35 мм), обеспечивающий простоту установки и обслуживания.
Наличие одного интерфейса RS-485 для организации сетевого взаимодействия и интеграции в системы диспетчеризации.
Гальваническая изоляция до 1500 В для повышения надежности и безопасности эксплуатации.

Входы и выходы:

Всего 8 входов (4 дискретных и 4 дискретно-аналоговых), что позволяет подключать различные датчики и исполнительные устройства.
Дискретные входы поддерживают номинальное напряжение 24 В постоянного тока, максимальное — до 30 В.
Дискретно-аналоговые входы работают с униполярными сигналами 0…10 В и 4…20 мА, разрешающая способность АЦП — 12 бит.
Минимальная длительность импульса для дискретных входов — 2 мс, максимальная частота сигнала — 100 Гц.
Четыре дискретных выхода на электромагнитных реле (нормально-разомкнутые контакты) с электрической прочностью изоляции 2830 В.
Коммутируемое напряжение: до 30 В (постоянный ток) и до 250 В (переменный ток) при резистивной нагрузке.
Допустимый ток нагрузки: до 5 А при ~250 В, до 3 А при =30 В, минимальный ток — 10 мА при =5 В.

Питание и надежность:

Диапазон питающего напряжения: 9…30 В (номинальное — 24 В постоянного тока).
Потребляемая мощность — не более 4 Вт.
Высокий электрический ресурс реле: не менее 200 000 циклов при 5 А (~250 В), 50 000 циклов при 7 А (~250 В), 100 000 циклов при 3 А (=30 В).

ПР100-24.0804.03.1 — это надежное и функциональное решение для автоматизации, обеспечивающее гибкость настройки, высокую точность измерений и долговечность эксплуатации. Благодаря поддержке различных типов входов и выходов, а также наличию интерфейса RS-485, реле легко интегрируется в современные системы управления и мониторинга.
