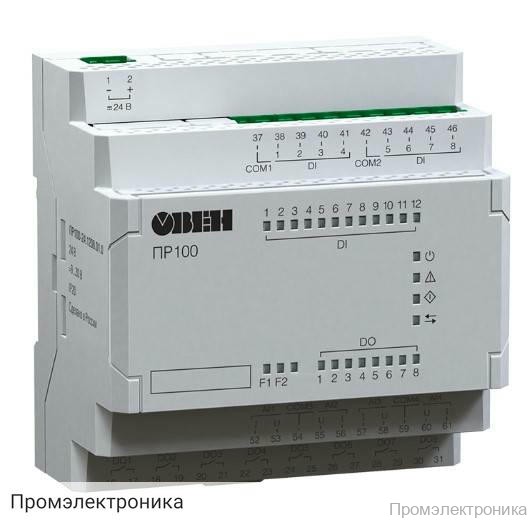

ПР100-24.0804.03.0 - компактное программируемое реле для локальных систем автоматизации

Техническое описание ПР100-24.0804.03.0

ПР100-24.0804.03.0 — это компактное программируемое реле, предназначенное для построения локальных систем автоматизации различной сложности. Устройство отличается высокой функциональностью, надежностью и простотой интеграции в существующие системы управления. Благодаря поддержке аналоговых и дискретных входов/выходов, а также широкому диапазону рабочих температур, реле подходит для использования в промышленных и коммерческих объектах.

Основные преимущества ПР100-24.0804.03.0 заключаются в универсальности применения, удобстве программирования через интерфейс USB и поддержке современных протоколов обмена данными. Реле оснащено энергонезависимой памятью, что обеспечивает сохранность пользовательских программ и настроек даже при отключении питания. Корпус устройства предназначен для монтажа на стандартную DIN-рейку, что облегчает установку и обслуживание.

Ключевые характеристики:

• Программирование осуществляется в среде OwenLogic, что обеспечивает гибкость и простоту настройки логики работы устройства.
• Объем Retain-памяти — 1024 байт, ПЗУ — 128 кбайт, ОЗУ — 16 кбайт.
• Интерфейс программирования — USB.
• Питание: 24 В постоянного тока (допустимый диапазон =9…30 В).
• Потребляемая мощность — не более 4 Вт.
• Гальваническая изоляция — 1500 В.
• Дискретные входы: 4 (номинальное напряжение 24 В, максимальное 30 В, минимальная длительность импульса 2 мс, максимальное время реакции 30 мс).
• Аналоговые/дискретные входы: 4 (поддержка сигналов 0…10 В, 4…20 мА, разрешающая способность АЦП — 12 бит, погрешность ±0,5 %).
• Дискретные выходы: 4 электромагнитных реле (нормально-разомкнутые контакты, коммутируемое напряжение до 30 В DC или 250 В AC, ток нагрузки до 5 А).
• Электрический ресурс реле — не менее 200 000 циклов при 5 А, ~250 В.
• Тип корпуса — для крепления на DIN-рейку 35 мм.
• Габаритные размеры: 88 × 90 × 58 мм.
• Рабочий температурный диапазон: -40…+55 °C.
• Поддержка энергонезависимой памяти и встроенных часов реального времени.
• Возможность работы в режиме Master, поддержка ПИД-регулятора.

ПР100-24.0804.03.0 — это оптимальное решение для автоматизации технологических процессов, управления инженерными системами, а также для построения интеллектуальных систем управления на промышленных и коммерческих объектах. Благодаря широкому набору функций и высокой надежности, реле обеспечивает эффективную и стабильную работу автоматизированных систем.
