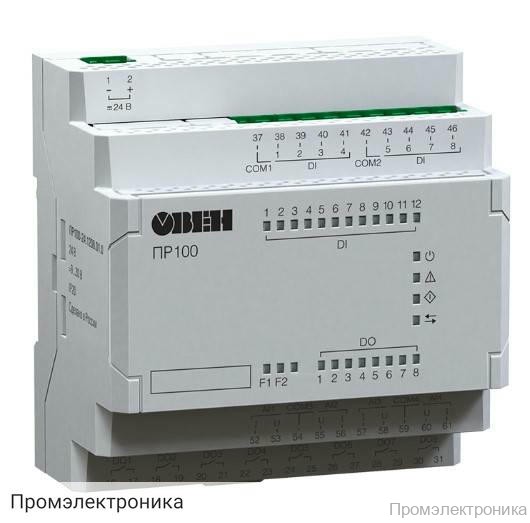

ПР100-230.1208.01.1 - компактное программируемое реле для локальных систем автоматизации

Программируемое реле ПР100-230.1208.01.1: техническое описание

ПР100-230.1208.01.1 — это компактное программируемое реле, предназначенное для построения локальных систем автоматизации различной сложности. Устройство оптимально подходит для управления и мониторинга технологических процессов, а также для реализации логических схем в промышленности, ЖКХ и других сферах.

Реле оснащено одним интерфейсом RS-485, что обеспечивает надежную интеграцию в промышленные сети и обмен данными с другими устройствами. Программирование осуществляется через удобный интерфейс microUSB с использованием среды Owen Logic, что позволяет быстро создавать и внедрять пользовательские алгоритмы управления.

Основные технические характеристики:

• Питание: номинальное напряжение 230 В переменного тока, диапазон 90…264 В (50 Гц), поддержка постоянного напряжения 127…373 В.
• Входы/выходы: 12 дискретных входов (DI) и 8 дискретных выходов (DO) на электромагнитных реле с нормально-разомкнутыми контактами.
• Типы входов: поддержка напряжения «логической единицы» 164…264 В, «логического нуля» 0…40 В, минимальная длительность импульса — 25 мс.
• Типы выходов: коммутируемое напряжение до 250 В (переменный ток) или 30 В (постоянный ток), максимальный ток нагрузки — 5 А при ~250 В, электрический ресурс реле — не менее 200 000 циклов.
• Память: объем Retain-памяти — 1024 байт, ПЗУ — 128 кбайт, ОЗУ — 16 кбайт, поддержка энергонезависимой памяти.
• Сетевой интерфейс: 1 x RS-485 для обмена данными и интеграции в системы автоматизации.
• Корпус: для монтажа на DIN-рейку (35 мм), степень защиты IP20, габариты 88 × 90 × 58 мм, масса не более 0,5 кг.
• Температурный диапазон эксплуатации: от -40 до +55 °С, что позволяет использовать устройство в различных климатических условиях.
• Средний срок службы: 8 лет.

ПР100-230.1208.01.1 поддерживает режим Master по интерфейсу RS-485, встроенные часы реального времени, а также функции ПИД-регулятора, что расширяет возможности применения устройства в автоматизированных системах управления. Благодаря наличию гальванической изоляции (2830 В) обеспечивается высокая надежность и безопасность эксплуатации.

Данное реле — оптимальное решение для построения надежных и гибких систем автоматизации с возможностью масштабирования и интеграции в существующие промышленные сети.
