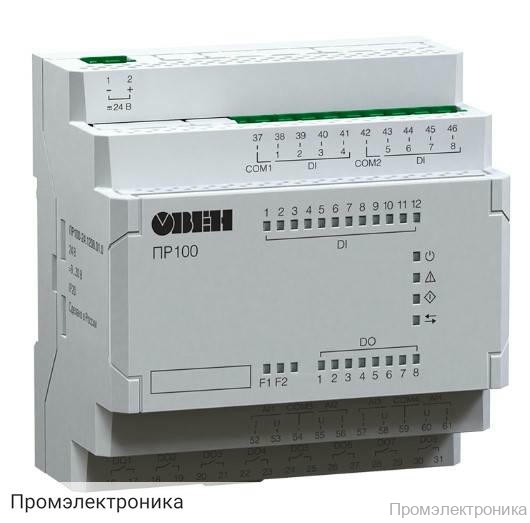

ПР100-230.0804.01.0 - компактное программируемое реле для локальных систем автоматизации

Техническое описание ПР100-230.0804.01.0

ПР100-230.0804.01.0 — это компактное программируемое реле, предназначенное для построения локальных систем автоматизации различной сложности. Устройство обеспечивает надежное управление и мониторинг технологических процессов, отличается высокой функциональностью и простотой интеграции в существующие системы.

Реле поддерживает программирование в среде Owen Logic, что позволяет быстро создавать и изменять алгоритмы работы под конкретные задачи. Благодаря наличию microUSB-интерфейса программирование и обновление прошивки осуществляется максимально удобно и быстро.

Основные характеристики:

Объем Retain-памяти — 1024 байт, что обеспечивает хранение важных данных при отключении питания.
Память сетевых переменных (режимы slave/master) — по 128 байт.
ПЗУ — 128 кбайт, ОЗУ — 16 кбайт.
Динамический стек для эффективной работы с переменными.

Питание и защита:

Диапазон переменного напряжения питания — 90…264 В (номинальное 230 В, 50 Гц).
Диапазон постоянного напряжения питания — 127…373 В (номинальное 230 В).
Потребляемая мощность — не более 8 ВА.
Гальваническая изоляция — 2830 В, что гарантирует безопасность эксплуатации.

Дискретные входы:

Количество входов — 8, номинальное напряжение — 230 В переменного тока.
Напряжение «логической единицы» — 164…264 В, ток — 0,75…1,5 мА.
Напряжение «логического нуля» — 0…40 В, ток — 0…0,5 мА.
Минимальная длительность импульса — 25 мс, максимальное время реакции — 50 мс.
Электрическая прочность изоляции — 2830 В.

Дискретные выходы:

Количество выходов — 4, тип — электромагнитное реле с нормально-разомкнутыми контактами.
Коммутируемое напряжение: до 30 В (постоянный ток), до 250 В (переменный ток).
Допустимый ток нагрузки — до 5 А при ~250 В, до 3 А при =30 В, минимальный — 10 мА (при =5 В).
Электрический ресурс реле — не менее 200 000 циклов при 5 А (~250 В).

Конструктивные особенности:

Корпус для крепления на DIN-рейку (35 мм).
Габаритные размеры — 88 × 90 × 58 мм.
Степень защиты корпуса — IP20 по ГОСТ 14254-2015.
Масса — не более 0,5 кг.
Средний срок службы — 8 лет.

ПР100-230.0804.01.0 — это оптимальное решение для автоматизации небольших и средних объектов, где требуется надежность, гибкость и простота настройки.
