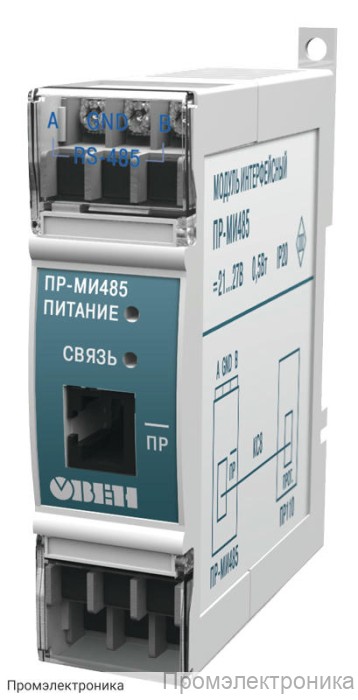

ПР-МИ485 - модуль интерфейсный

Техническое описание ПР-МИ485

ПР-МИ485 — это современный модуль интерфейсный, предназначенный для организации связи по протоколу RS-485 в составе автоматизированных систем управления и мониторинга. Устройство обеспечивает надежную передачу данных между различными приборами и контроллерами, что делает его незаменимым элементом в промышленной автоматике и системах диспетчеризации.

Модуль ПР-МИ485 питается напрямую от контроллера ПР110, что упрощает его интеграцию в существующие системы и минимизирует затраты на дополнительное оборудование. Максимальная потребляемая мощность устройства составляет всего 0,5 Вт, что гарантирует его энергоэффективность и экономичность в эксплуатации.

Основной особенностью ПР-МИ485 является наличие одного интерфейса RS-485 с оптоэлектронной гальванической развязкой, обеспечивающей высокую степень защиты от помех и надежность передачи данных даже в условиях промышленного электромагнитного шума. Длина линии связи с внешним устройством может достигать 1200 метров, что позволяет использовать модуль в распределённых системах управления на больших объектах.

• Питание: от контроллера ПР110
• Потребляемая мощность: не более 0,5 Вт
• Интерфейс: 1 x RS-485
• Длина линии связи: до 1200 м
• Количество подключаемых приборов:
  • без усилителя сигнала — до 32
  • с усилителем сигнала — до 256
• Используемые линии передачи: А (D+), В (D–), GND
• Гальваническая развязка: оптоэлектронная
• Электрическая прочность изоляции: 500 В
• Габариты: 28×77×110 мм
• Масса: не более 0,2 кг
• Степень защиты: IP20
• Крепление: на DIN-рейку
• Температура эксплуатации: –20...+55 °С
• Атмосферное давление: 84...106,7 кПа
• Относительная влажность: не более 80 % при +35 °С

Корпус модуля выполнен из прочного материала и рассчитан на монтаж на стандартную DIN-рейку, что обеспечивает простоту установки и обслуживания. Степень защиты IP20 гарантирует безопасность эксплуатации в условиях производственных помещений.

В комплект поставки входят сам модуль ПР-МИ485, кабель КС8 для подключения к ОВЕН ПР, паспорт, руководство по эксплуатации и гарантийный талон. Благодаря продуманной конструкции и высокому качеству исполнения, ПР-МИ485 является оптимальным выбором для построения надежных и масштабируемых систем автоматизации.
