ПР-КП10/ПР-КП20 - комплект для программирования

Техническое описание комплекта для программирования ОВЕН ПР-КП10/ПР-КП20

Комплект для программирования ОВЕН ПР-КП10/ПР-КП20 предназначен для подключения и настройки программируемых реле ОВЕН серий ПР110 и ПР114. Данные комплекты обеспечивают надежную и быструю передачу данных между ПК и устройствами ОВЕН, что позволяет эффективно выполнять конфигурирование, обновление прошивки и диагностику оборудования.

ПР-КП10 оснащен разъемом COM DB9 и предназначен для подключения к компьютерам, оснащенным последовательным портом. В комплекте поставляется удлинительный кабель КС5 (DB9M-DB9F), а также кабель КС8 (RJ12-RJ12), который используется для соединения с программируемыми реле ОВЕН. Корпус устройства выполнен для монтажа на DIN-рейку, что обеспечивает удобство установки в шкафах управления.

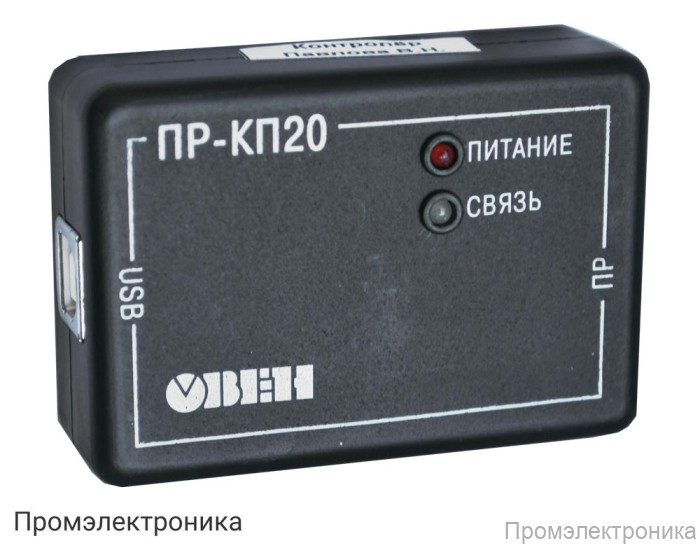

ПР-КП20 отличается наличием разъема USB 2.0 типа A-B, что позволяет подключать его к современным компьютерам и ноутбукам без необходимости использования дополнительных переходников. В комплекте идет кабель USB 2.0 длиной 1,5 метра и кабель КС8 (RJ12-RJ12). Компактные размеры корпуса позволяют использовать устройство в ограниченном пространстве.

Основные характеристики ПР-КП10:

• Разъем: COM DB9
• Температурный диапазон: 0…+50°C
• Влажность эксплуатации: до 80% при 35°C (без конденсации влаги)
• Скорость обмена: 9600 бод
• Питание: внешний источник питания не требуется
• Корпус: для монтажа на DIN-рейку (36×90×58 мм)

Основные характеристики ПР-КП20:

• Разъем: USB 2.0
• Температурный диапазон: -20…+50°C
• Влажность эксплуатации: до 95% при 35°C (без конденсации влаги)
• Скорость обмена: 9600 бод
• Питание: внешний источник питания не требуется
• Корпус: компактный (66×46×22 мм)

Комплектация:

• Преобразователь ПР-КП10 или ПР-КП20
• Кабель КС5 (для ПР-КП10) или USB 2.0 типа A-B (для ПР-КП20)
• Кабель КС8 (RJ12-RJ12) для подключения к ОВЕН ПР

Комплекты не требуют внешнего источника питания, что упрощает их использование в различных условиях эксплуатации. Кабель КС8 предназначен для соединения преобразователя с программируемыми реле ОВЕН, а кабель КС5 (для ПР-КП10) обеспечивает подключение к COM-порту ПК. Все элементы комплекта обеспечивают надежную и стабильную работу при соблюдении рекомендуемых условий эксплуатации.

Гарантия на комплект составляет 3 месяца.
