Погодозависимый регулятор Kromschroder E8.0634
Погодозависимый регулятор Kromschroder E8.0634: Интеллектуальное сердце вашей системы отопления
Контроллер Kromschroder Е8.0634 представляет собой инновационное и многофункциональное устройство для полной автоматизации управления газовыми котлами и сложными отопительными системами. Этот погодозависимый регулятор разработан ведущими немецкими инженерами для кардинального повышения эффективности, удобства эксплуатации и общей надежности отопительного оборудования. Благодаря своей исключительной универсальности и широкому набору функций, Kromschroder Е8.0634 является идеальным решением для внедрения как в современных жилых домах и квартирах, так и на коммерческих объектах, где требуется точное и гибкое управление микроклиматом.
Компания «Промэлектроника» является официальным дилером продукции Kromschroder, что гарантирует подлинность оборудования, заводские цены и квалифицированную техническую поддержку. По всем вопросам обращайтесь по адресу: sales@prom-elec.com
Применение и основные возможности
Регулятор E8.0634 предназначен для работы в качестве центрального управляющего модуля в системах отопления. Он непрерывно анализирует температуру наружного воздуха и на основе этих данных корректирует температуру теплоносителя, подаваемого в систему. Такой подход позволяет избежать перегрева помещений в теплую погоду и недостаточного прогрева в сильные морозы, обеспечивая стабильный комфорт и значительную экономию энергоресурсов.
Ключевые исполняемые функции:
- Управление теплогенератором: Контроллер способен управлять работой двухступенчатого теплогенератора или каскадом из двух одноступенчатых котлов. При использовании шины eBUS возможно управление современными модулирующими котлами, что обеспечивает еще более плавную и экономичную работу.
- Управление контурами отопления: E8.0634 штатно управляет двумя независимыми смешанными нагревательными контурами. Это позволяет создавать разные температурные зоны в доме, например, более теплую в жилых комнатах и прохладную в спальнях.
- Подготовка горячей воды (ГВС): Устройство включает в себя полноценную схему управления подготовкой бытовой горячей воды в бойлере косвенного нагрева, поддерживая заданную температуру и управляя насосом загрузки.
- Дополнительные релейные выходы: Наличие многофункциональных реле позволяет расширить возможности системы. Например, можно организовать управление циркуляционным насосом рециркуляции ГВС по таймеру, подключить котел на твердом топливе, управлять насосом для солнечного коллектора или реализовать функцию повышения температуры обратной линии для защиты котла от конденсата.
- Интеллектуальные режимы: Автоматическое переключение между летним и зимним режимами работы, функции оптимизации времени нагрева и понижения, а также адаптация к конфигурации подключенных датчиков делают эксплуатацию системы максимально простой и эффективной.

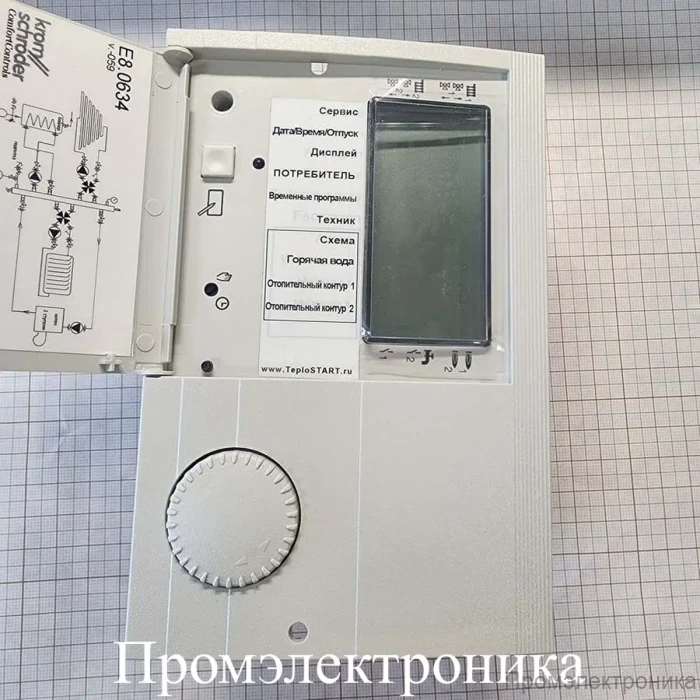

Интерфейс и управление: Простота и полный контроль
Kromschroder E8.0634 оснащен интуитивно понятным интерфейсом с информативным ЖК-дисплеем и удобными элементами управления.
Нормальный режим (с закрытой крышкой): В повседневном режиме пользователь может легко переключать основные режимы работы системы с помощью поворотной ручки:
- Автоматический режим (1 и 2): Отопление работает по двум независимым, предварительно настроенным временным программам.
- Дневной режим: Постоянное поддержание комфортной дневной температуры круглосуточно.
- Ночной режим: Постоянное поддержание экономной (пониженной) температуры.
- Летний режим: Отопление полностью отключено, активна только функция подготовки горячей воды.
- Резервный режим (ВЫКЛ): Все функции отключены, активной остается только система защиты от замерзания.
На дисплее в стандартном режиме отображается текущее время, температура котла, активная программа отопления и дополнительный параметр по выбору пользователя (например, наружная температура).
Режим обслуживания (с открытой крышкой): Открыв защитную крышку, пользователь получает доступ к расширенным настройкам, разделенным на логические области: "Дисплей", "Потребитель", "Программы времени" и "Техник". Это позволяет гибко настраивать каждый аспект работы системы, от температуры ГВС и наклона отопительной кривой до параметров работы насосов и смесителей.
Гибкость настроек и системные функции
Регулятор E8.0634 предлагает глубокую кастомизацию для адаптации к любой системе отопления.
- Настройка кривой отопления: Ключевой параметр для погодозависимого управления. Пользователь может точно настроить наклон кривой, чтобы идеально сбалансировать температуру в помещении в зависимости от погоды за окном. Возможна также автоматическая адаптация кривой при наличии комнатного датчика.
- Временные программы: Для каждого контура отопления, а также для ГВС и рециркуляции можно задать до трех интервалов работы в течение суток. Программы можно настраивать индивидуально для каждого дня недели или для блоков дней (Пн-Пт, Сб-Вс).
- Оптимизация нагрева: Умная функция, которая заранее начинает прогрев помещения таким образом, чтобы к началу заданного в программе времени (например, к 6:00 утра) температура в комнате уже достигла комфортного значения.
- Функция "Отпуск": Позволяет задать период отсутствия, во время которого система будет работать в экономном режиме, поддерживая минимальную температуру, и автоматически вернется к нормальной работе к вашему возвращению.
Безопасность и надежность
В регуляторе Kromschroder E8.0634 реализован комплекс защитных функций, обеспечивающих долговечную и безаварийную работу всей системы отопления:
- Защита от замерзания: При падении наружной температуры ниже критического значения регулятор автоматически активирует насосы и, при необходимости, котел, чтобы предотвратить замерзание теплоносителя в трубах.
- Функция "Антилегионелла": Для систем ГВС предусмотрена функция периодического прогрева воды в бойлере до высокой температуры (65°C), что предотвращает размножение опасных бактерий.
- Защита насосов и смесителей от блокировки: Если насос или привод смесителя не работал в течение 24 часов, регулятор кратковременно включает его для предотвращения "закисания".
- Защита котла от перегрева: Контроллер постоянно отслеживает температуру теплогенератора, не допуская ее превышения сверх установленного максимального значения.
Расширение системы и коммуникация
Регулятор E8.0634 спроектирован как модульное устройство, которое может стать центром сложной многокомпонентной системы.
- Шина CAN-Bus: Позволяет подключать дополнительные модули, такие как комнатные панели управления (например, Merlin BM), расширяя функционал и удобство управления для каждого отопительного контура.
- Шина eBUS: Обеспечивает двухстороннюю связь с современными котлами, позволяя не только управлять их работой, но и получать данные о состоянии, модуляции и ошибках.
- Подключение датчиков и аксессуаров: Предусмотрены входы для подключения наружного датчика, датчиков котла, бойлера, потока, а также комнатных модулей FBR, телефонного переключателя для удаленного управления и даже ПК через специальный адаптер для мониторинга и сохранения параметров.
Технические характеристики
- Напряжение питания: 230 В AC ± 10%
- Потребляемая мощность: макс. 8 Вт
- Нагрузка контактов реле: 2(2) A, 250 В
- Степень защиты: IP 40
- Поддерживаемые датчики: NTC 5 кОм или PTC 1 кОм
- Рабочая температура окружающей среды: от 0 до 50°C
- Монтаж: в вырез на панели управления 138х92 мм
Выбирая Kromschroder E8.0634 в компании «Промэлектроника», вы инвестируете в немецкое качество, надежность и самые современные технологии для создания по-настоящему эффективной и комфортной системы отопления.
Вес | 1 кг |
Напряжение | 220 В |
Бренд | Kromschroder |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Погодозависимый регулятор Kromschroder E8.0634: Комплексный обзор
Погодозависимый регулятор Kromschroder E8.0634 представляет собой многофункциональное устройство, предназначенное для управления сложными системами отопления. Он способен координировать работу нескольких отопительных контуров, системы горячего водоснабжения (ГВС) и различных источников тепла, включая котлы на твердом топливе и солнечные коллекторы. Гибкость настройки и широкий функционал делают его востребованным как в бытовых, так и в коммерческих системах отопления. В данной статье мы подробно рассмотрим особенности, монтаж, настройку и обслуживание этого прибора, а также приведем пример его практического применения.
Ключевые особенности и функциональные возможности
Регулятор E8.0634 обладает широким спектром функций, позволяющих оптимизировать работу системы отопления и добиться максимального комфорта при минимальных затратах энергии.
- Погодозависимое управление: Это основная функция регулятора, которая заключается в автоматической коррекции температуры теплоносителя в зависимости от температуры наружного воздуха. Такой подход позволяет поддерживать стабильную температуру в помещении и избегать перегрева, что особенно актуально в межсезонье.
- Управление несколькими контурами: Устройство может управлять двумя смесительными отопительными контурами, что позволяет создавать независимые температурные зоны в здании.
- Подготовка горячей воды: Регулятор контролирует процесс нагрева воды в бойлере, обеспечивая ее подачу с заданной температурой.
- Интеграция с различными источниками тепла: E8.0634 может управлять двухступенчатым теплогенератором, а также интегрироваться с котлами на твердом топливе и солнечными коллекторами.
- Дополнительные релейные выходы: Наличие релейных выходов с управлением по времени и температуре позволяет реализовывать такие функции, как управление циркуляционным насосом, насосом сборника и повышение температуры обратного потока.
- Автоматическое переключение режимов: Регулятор автоматически переключается между летним и зимним режимами работы, а также адаптируется под конфигурацию подключенных датчиков.
Монтаж и электрические подключения
Правильный монтаж и подключение регулятора являются залогом его корректной и безопасной работы. Данные процедуры должны выполняться только квалифицированными специалистами с соблюдением всех норм и правил техники безопасности.
Место установки: Регулятор E8.0634 предназначен для монтажа в панель управления. Для этого в панели необходимо предусмотреть вырез размером 138x92 мм. Прибор фиксируется с помощью специальных пластмассовых зажимов, которые регулируются в зависимости от толщины панели.

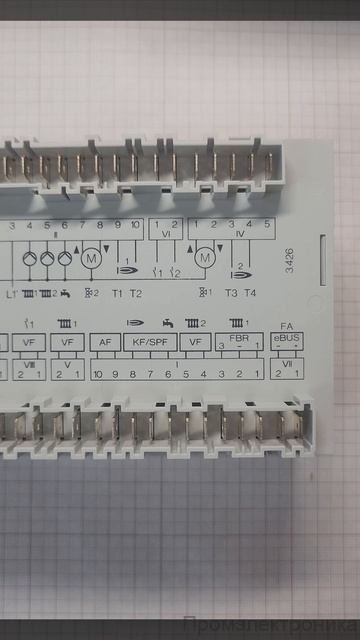

Электрические подключения: Регулятор рассчитан на напряжение питания 230 В, 50 Гц. Все подключения выполняются согласно схемам, приведенным в инструкции по монтажу. Важно отметить, что линии Bus-шины и датчиков должны прокладываться отдельно от силовых кабелей, чтобы избежать электромагнитных помех.
После подключения всех датчиков и исполнительных устройств необходимо кратковременно отключить и снова включить питание регулятора. При включении он автоматически сконфигурирует свои функции в соответствии с подключенным оборудованием.
Настройка и регулировка
Регулятор E8.0634 имеет многоуровневое меню, которое позволяет гибко настраивать все параметры системы отопления. Доступ к меню осуществляется через откидную крышку на передней панели прибора.
Уровни меню:
- Общий: Здесь настраиваются базовые параметры, такие как дата, время, а также параметры для сервисного обслуживания.
- Дисплей: В этом разделе можно просмотреть текущие значения всех датчиков и расчетные параметры системы.
- Потребитель: Данный уровень предназначен для пользователя и позволяет настраивать такие параметры, как язык, контрастность дисплея, а также выбирать информацию, которая будет отображаться на главном экране.
- Программы времени: Здесь настраиваются временные программы для отопительных контуров, ГВС и рециркуляционного насоса.
- Техник: Этот уровень защищен кодом доступа и предназначен для специалистов, выполняющих пусконаладочные работы. Здесь настраиваются все системные параметры, от которых зависит корректная работа оборудования.
Настройка отопительной кривой:
Одним из ключевых параметров погодозависимого управления является отопительная кривая. Она определяет зависимость температуры теплоносителя от температуры наружного воздуха. Правильная настройка отопительной кривой позволяет добиться максимального комфорта и экономии энергии. Настройка выполняется в разделе "Потребитель" для каждого отопительного контура. Рекомендуется производить настройку при температуре наружного воздуха ниже +5°C.
Пример реального применения на производстве
Рассмотрим применение регулятора Kromschroder E8.0634 в системе отопления небольшого производственного цеха, где требуется поддерживать различные температурные режимы в разных зонах.
Задача:
Обеспечить отопление производственного цеха площадью 1500 м², разделенного на три зоны:
- Складская зона (500 м²): Требуемая температура +15°C.
- Производственная зона (800 м²): Требуемая температура +20°C.
- Административно-бытовая зона (200 м²): Требуемая температура +22°C.
Система отопления состоит из газового котла с двухступенчатой горелкой и трех отопительных контуров с насосно-смесительными группами.
Решение:
Для управления данной системой был выбран регулятор Kromschroder E8.0634. Он был смонтирован в шкафу управления котельной. К регулятору были подключены:
- Датчик наружной температуры.
- Датчики температуры теплоносителя для каждого из трех отопительных контуров.
- Датчики комнатной температуры для каждой из трех зон.
- Приводы смесительных клапанов и циркуляционные насосы каждого контура.
- Двухступенчатая горелка котла.
Специалистами были выполнены следующие настройки:
- Для каждого отопительного контура была настроена своя отопительная кривая с учетом теплопотерь и требуемой температуры в каждой зоне.
- Были заданы временные программы для каждой зоны, которые снижали температуру в нерабочее время и выходные дни, что позволило значительно сократить расход газа.
- Была активирована функция оптимизации нагрева, которая заранее включала отопление, чтобы к началу рабочего дня в помещениях уже была достигнута заданная температура.
Результат:
Внедрение погодозависимого регулятора Kromschroder E8.0634 позволило:
- Обеспечить стабильное поддержание требуемых температурных режимов в каждой из трех зон.
- Автоматизировать работу системы отопления, исключив необходимость постоянного вмешательства персонала.
- Снизить потребление газа на 25% за счет погодозависимого регулирования и использования временных программ.
Обслуживание и устранение неисправностей
Регулятор E8.0634 не требует специального технического обслуживания. Однако рекомендуется периодически проверять надежность электрических соединений и исправность подключенных датчиков.
В случае возникновения неисправностей на дисплее регулятора появляется мигающий предупреждающий знак и код ошибки. Расшифровку кодов ошибок можно найти в инструкции по эксплуатации. Большинство неисправностей связано с выходом из строя датчиков или нарушением связи по Bus-шине.
Для диагностики и устранения неисправностей в регуляторе предусмотрены специальные тестовые режимы, которые позволяют проверить работоспособность каждого реле и датчика. Доступ к этим режимам осуществляется через сервисный уровень меню.
Заключение
Погодозависимый регулятор Kromschroder E8.0634 является надежным и многофункциональным устройством, которое позволяет создавать эффективные и экономичные системы отопления. Его гибкость и широкий спектр возможностей делают его отличным выбором как для частных домов, так и для коммерческих и производственных объектов. Правильный монтаж, грамотная настройка и своевременное обслуживание обеспечат долгую и безотказную работу этого прибора.
