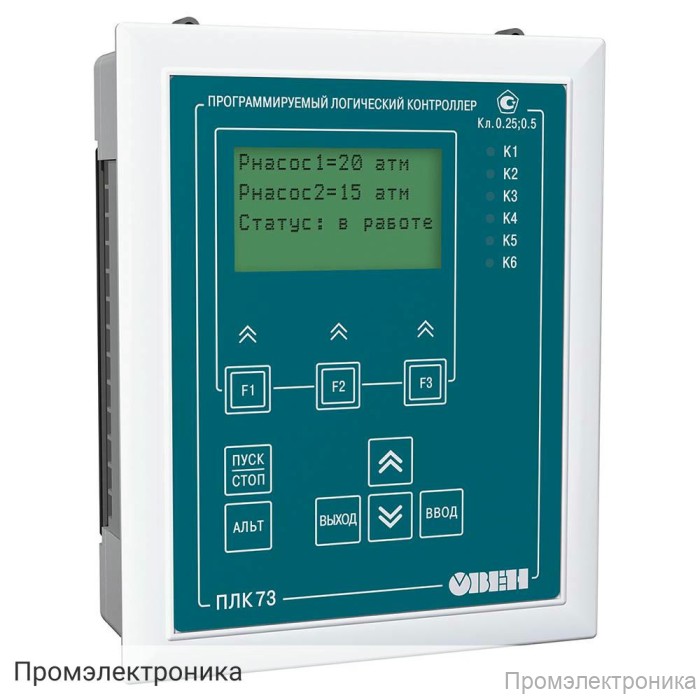

Программируемый логический контроллер ПЛК73 — техническое описание

ПЛК73 — это современный программируемый логический контроллер, предназначенный для автоматизации технологических процессов на промышленных объектах. Устройство отличается высокой производительностью, надежностью и широкими возможностями интеграции в различные системы управления.

Основные характеристики ПЛК73:

• Процессор: 32-разрядный RISC процессор 50 МГц на базе ядра ARM7
• Память:
  • Retain-память (EEPROM) — 448 байт
  • Оперативная память для хранения переменных программ — 10 кб
  • Память для хранения программ — 280 кб
  • Память ввода-вывода — 600 байт (ПЛК73-M), 360 байт (ПЛК73-L)
• Питание: 90...245 В, частота 47–63 Гц
• Потребляемая мощность: до 12 Вт (постоянный ток), до 18 Вт (переменный ток)
• Корпус: щитовое крепление, габариты 168×137×55 мм, степень защиты IP55
• Встроенный источник питания: 24±3 В, ток до 180 мА
• Часы реального времени: автономная работа не менее 3 месяцев после пропадания питания

Человеко-машинный интерфейс:

• Текстовый монохромный ЖК-дисплей с подсветкой (4 строки по 16 символов)
• 9 тактовых кнопок управления на лицевой панели
• 6 светодиодов индикации состояния

Интерфейсы связи и протоколы:

• Два опциональных интерфейса: RS-485, RS-232 или отсутствие интерфейса
• Режимы работы: Master, Slave
• Поддержка протоколов: ОВЕН ПЛК, Modbus-ASCII/RTU, GateWay (CODESYS)

Входы и выходы:

• 8 аналоговых входов (тип и характеристики по ТУ контроллера ПЛК63)
• 8 дискретных входов (поддержка "сухого контакта", p-n-p и n-p-n транзисторов, макс. частота 15 Гц)
• 8 выходов, из них 4 с возможностью установки ЦАП (тип выходных элементов по ТУ контроллера ПЛК63)

Программирование и обновление:

• Среда программирования: CODESYS 2.3 (версия 2.3.8.1 и выше)
• Интерфейс для программирования и отладки: RS-232 DBGU (разъем RJ-12)

Комплектация:

• Контроллер ПЛК73
• Компакт-диск с программным обеспечением
• Кабель программирования КС1
• Паспорт и руководство по эксплуатации
• Гарантийный талон

ПЛК73 — это надежное решение для построения гибких и масштабируемых систем автоматизации, обеспечивающее высокую производительность, удобство программирования и широкий спектр поддерживаемых интерфейсов и протоколов.
