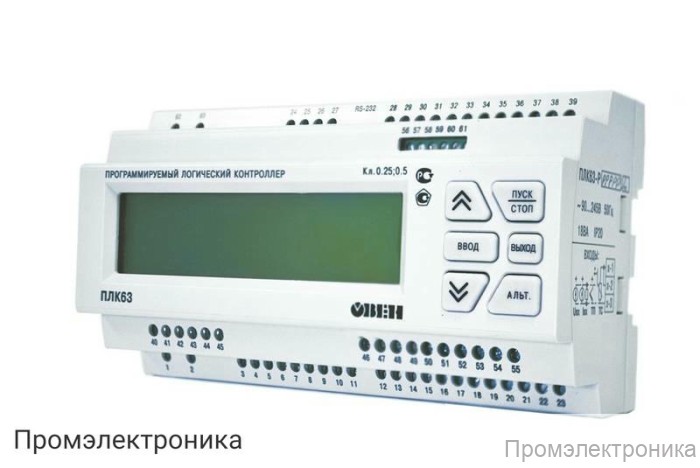

ПЛК63 - программируемый логический контроллер

Техническое описание программируемого логического контроллера ПЛК63

ПЛК63 — это современный программируемый логический контроллер, предназначенный для автоматизации различных технологических процессов. Устройство отличается высокой производительностью, надежностью и широкими возможностями интеграции в промышленные системы управления.

Аппаратная часть контроллера построена на 32-разрядном RISC процессоре с тактовой частотой 50 МГц на базе ядра ARM7, что обеспечивает быструю обработку данных и выполнение сложных алгоритмов управления. Для хранения переменных программ предусмотрено 10 кБ оперативной памяти, а для хранения программ — 280 кБ. Энергонезависимая память реализована на базе Flash-накопителя объемом 448 кБ, что гарантирует сохранность данных при отключении питания.

ПЛК63 поддерживает монтаж на DIN-рейку, что облегчает его интеграцию в стандартные шкафы управления. Корпус устройства соответствует степени защиты IP20 по ГОСТ14254–96, что обеспечивает базовую защиту от пыли и случайных прикосновений.

Основные технические характеристики:

• Питание: постоянный ток 150–300 В (номинальное 220 В), переменный ток 90–264 В (номинальное 110/220 В, 47–63 Гц)
• Потребляемая мощность: до 12 Вт (постоянный ток), до 18 Вт (переменный ток)
• Встроенный источник питания: выходное напряжение 24±3 В, ток до 180 мА
• Время работы часов реального времени после пропадания питания — не менее 3 месяцев

Человеко-машинный интерфейс:

• Текстовый монохромный ЖК-дисплей с подсветкой (2 строки по 16 символов)
• Пленочная клавиатура на 6 кнопок: "Пуск/стоп", "Выход", "Альт", "Ввод", "Вверх", "Вниз"
• Светодиоды на лицевой панели отсутствуют

Интерфейсы связи:

• RS-485, DEBUG RS-232 (RJ-11)
• Поддержка протоколов: ОВЕН, Modbus RTU/ASCII, GateWay (CoDeSys)

Входы и выходы:

• 8 универсальных аналоговых входов (термосопротивления, термопары, сигналы тока, напряжения, сопротивления)
• 8 дискретных входов с групповой гальванической изоляцией, максимальная частота сигнала — 50 Гц
• 6 выходных элементов: электромагнитные реле 4 А 220 В, ЦАП 4–20 мА, ЦАП 0–10 В (активный)
• Возможность расширения количества дискретных выходов до 8 с помощью модуля МР1

Комплектация:

• Контроллер ПЛК63
• Переходная плата
• Кабель КС1
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон
• Компакт-диск с документацией и программным обеспечением

ПЛК63 — это надежное решение для построения гибких и масштабируемых систем автоматизации, обеспечивающее высокую производительность и удобство эксплуатации.
