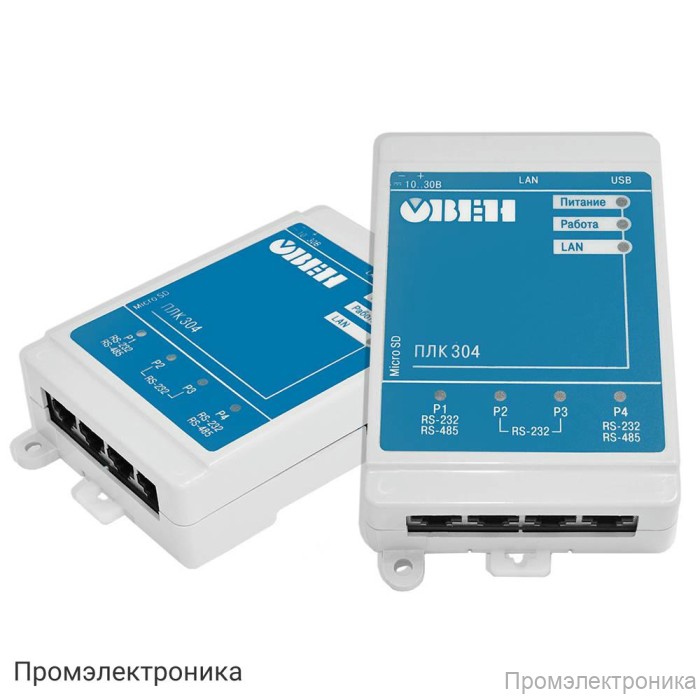

ПЛК304 - программируемый логический контроллер

Техническое описание ПЛК304

ПЛК304 — это современный программируемый логический контроллер, предназначенный для автоматизации промышленных и технологических процессов. Устройство выполнено в унифицированном корпусе для крепления на DIN-рейку с габаритами 77x130x30 мм, что обеспечивает удобство монтажа и интеграции в существующие системы управления.

Корпус контроллера обладает степенью защиты IP20 со стороны передней панели и IP00 со стороны клемм, что позволяет использовать устройство в условиях, не требующих повышенной пыле- и влагозащиты. Питание осуществляется от источника постоянного тока с диапазоном напряжения 10...30 В (номинальное значение — 24 В), а максимальная потребляемая мощность не превышает 10 Вт. На передней панели расположены светодиодные индикаторы, отображающие состояние питания и портов передачи данных, что облегчает диагностику и эксплуатацию.

В основе ПЛК304 лежит 32-разрядный RISC-процессор ARM9 (Atmel AT91RM9200) с тактовой частотой 180 МГц, обеспечивающий высокую производительность и надежность работы. Контроллер оснащён 64 Мб оперативной памяти SDRAM и 16 Мб энергонезависимой памяти DataFlash для хранения программ и данных пользователя.

ПЛК304 не имеет дискретных и аналоговых входов и выходов, что делает его оптимальным решением для задач, где требуется только обработка и передача данных без необходимости непосредственного взаимодействия с датчиками и исполнительными устройствами.

Контроллер обладает широкими возможностями по организации связи и обмена данными:

• 4 последовательных порта, из которых 2 могут работать в режиме RS-232/485 (выбор осуществляется с помощью DIP-переключателей), и 2 — только в режиме RS-232;
• 1 порт Ethernet для интеграции в локальные и глобальные сети;
• 2 порта USB 2.0 (Host) для подключения внешних устройств;
• Слот для карт памяти MicroSD/MicroSDHC для расширения объёма хранения данных и обновления программного обеспечения.

Комплект поставки ПЛК304 включает:

• Прибор ПЛК304;
• Диск с программным обеспечением;
• Кабель для прошивки КС6;
• Паспорт и руководство по эксплуатации;
• Гарантийный талон.

ПЛК304 — это надёжное и функциональное решение для построения систем автоматизации, требующих высокой производительности, гибкости в организации обмена данными и простоты интеграции в существующую инфраструктуру.
