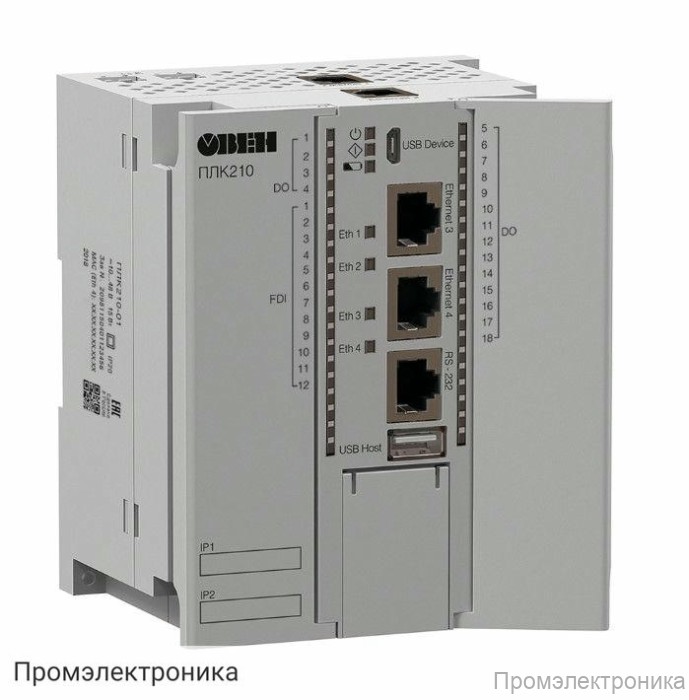

ПЛК210-04-CS - программируемый логический контроллер

Техническое описание ПЛК210-04-CS

ПЛК210-04-CS — это современный программируемый логический контроллер, предназначенный для автоматизации промышленных и технологических процессов. Контроллер выполнен в компактном корпусе для установки на DIN-рейку и отличается высокой производительностью, широкими коммуникационными возможностями и поддержкой различных типов сигналов.

В основе устройства — RISC-процессор с тактовой частотой 800 МГц, что обеспечивает быстрое выполнение программ и стабильную работу даже в сложных системах управления. Контроллер оснащён 512 Мбайт флеш-памяти (NAND) и 256 Мбайт оперативной памяти DDR3, а также 64 Кбайт энергонезависимой памяти MRAM для хранения критически важных данных. Операционная система Linux гарантирует гибкость и надёжность работы.

Основные характеристики:

• Защита от переполюсовки питания
• Встроенные часы реального времени с батареей CR2032 (срок службы — до 5 лет)
• Габариты: 105×124×83 мм, масса — не более 1,2 кг
• Степень защиты корпуса — IP20
• Светодиодная индикация на передней панели
• Средняя наработка на отказ — 60 000 часов, средний срок службы — 8 лет

Интерфейсы и коммуникации:

• 4 порта Ethernet 10/100 Мбит/с (RJ45), поддержка Modbus-TCP, OPC UA, MQTT, SNMP
• 2 порта RS-485 и 1 порт RS-232 с поддержкой Modbus RTU/ASCII, ОВЕН, протоколов тепло- и электросчётчиков
• Порт micro USB (RNDIS) и USB type A (MSD/FTDI, USB 2.0/1.1)
• Слот для microSD карт (до 512 ГБ)
• Поддержка протоколов NTP, FTP/FTPS, HTTP/HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard

Входы и выходы:

• 12 дискретных входов (DI), включая быстрые входы (FDI) для счёта импульсов и работы с энкодерами
• 4 аналоговых входа (AI) с поддержкой унифицированных сигналов, термосопротивлений, термопар и измерения сопротивления
• 12 дискретных выходов (DO) на электромагнитных реле с максимальным током коммутации до 5 А (250 В AC) или 3 А (30 В DC)

ПЛК210-04-CS поддерживает подключение различных датчиков и исполнительных устройств, что делает его универсальным решением для автоматизации. Встроенные функции, такие как генерация ШИМ-сигнала, обработка сигналов энкодера, а также поддержка современных промышленных протоколов, позволяют интегрировать контроллер в сложные системы управления и мониторинга.

Комплектация устройства включает все необходимые кабели, клеммы, заглушки, а также документацию для быстрого ввода в эксплуатацию.
