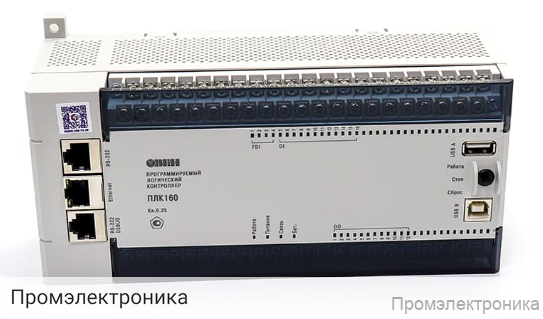

ПЛК160-24.У-М - контроллер для средних систем автоматизации с DI/DO/AI/AO

Техническое описание ПЛК160-24.У-М

ПЛК160-24.У-М — это современный программируемый логический контроллер, предназначенный для автоматизации средних по масштабу систем управления. Устройство сочетает в себе широкий набор дискретных и аналоговых входов/выходов, высокую вычислительную производительность и надежную элементную базу, что делает его оптимальным решением для промышленных и инфраструктурных объектов.

Основные особенности:

• Контроллер оснащён 16 дискретными входами, из которых 4 являются быстродействующими, что позволяет эффективно обрабатывать сигналы от различных датчиков и исполнительных устройств.
• 12 релейных дискретных выходов обеспечивают коммутацию нагрузок до 3 А при напряжении до 250 В переменного тока или 30 В постоянного тока.
• 8 аналоговых входов поддерживают работу с унифицированными токовыми и напряженческими сигналами (0(4)…20 мА, 0…5 мА, 0…10 В), что позволяет интегрировать широкий спектр датчиков.
• 4 аналоговых выхода с универсальным типом сигнала (ток 4…20 мА или напряжение 0…10 В) обеспечивают гибкость при управлении исполнительными механизмами.
• Высокоточный 14-битный АЦП и 12-битный ЦАП гарантируют точность измерений и управления.

Вычислительные ресурсы и память:

• В основе контроллера — RISC-процессор Texas Instruments Sitara AM1808, обеспечивающий высокую производительность и стабильную работу.
• Объем оперативной памяти для пользовательских программ — 1 Мб, для данных — 128 Кб, RAM-диск — 8 Мб.
• Энергонезависимая память (FLASH) — 6 Мб для хранения файлов и архивов, Retain-память (MRAM) — 16 Кб.

Интерфейсы и коммуникации:

• Поддержка интерфейсов RS-485, RS-232, RS-232 Debug, Ethernet 100 Base-T, USB-Device и USB-Host обеспечивает гибкость интеграции в различные системы.
• Заводские сетевые настройки: IP-адрес 10.0.6.10, маска 255.255.255.0, шлюз 10.0.6.1, DNS 8.8.8.8 и 8.8.4.4.

Дополнительные функции и надежность:

• Встроенные часы реального времени с батарейным питанием и минимальной погрешностью хода.
• Светодиодная индикация на передней панели для оперативного контроля состояния.
• Средняя наработка на отказ — 60 000 часов, средний срок службы — 8 лет.
• Степень защиты корпуса: IP20 (передняя панель), IP00 (со стороны клемм).

Габариты и комплектация:

• Размеры корпуса: 208×110×83 мм, масса — не более 1,2 кг.
• В комплект поставки входят контроллер, кабель КС14, три заглушки Ethernet, паспорт, гарантийный талон и краткое руководство.

ПЛК160-24.У-М — это надежное и функциональное решение для построения современных систем автоматизации с возможностью масштабирования и интеграции в сложные технологические процессы.
