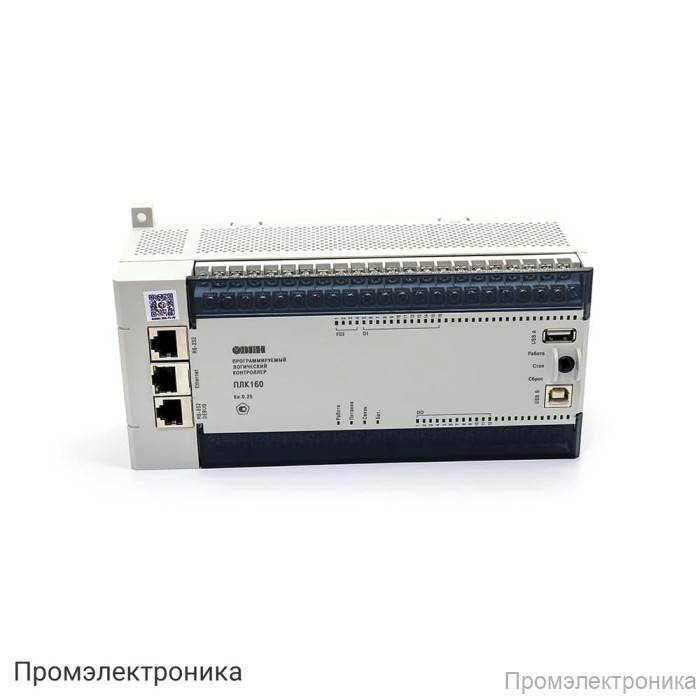

ПЛК160-24.И-М - контроллер для средних систем автоматизации с DI/DO/AI/AO

Техническое описание ПЛК160-24.И-М

ПЛК160-24.И-М — это современный программируемый логический контроллер, предназначенный для автоматизации средних по масштабу систем управления. Устройство сочетает в себе широкий набор дискретных и аналоговых входов/выходов, высокую вычислительную производительность и надежную элементную базу, что делает его оптимальным решением для промышленных и инфраструктурных объектов.

Основные особенности:

• Поддержка различных типов сигналов: дискретные (DI/DO) и аналоговые (AI/AO) входы и выходы.
• Встроенный RISC-процессор Texas Instruments Sitara AM1808 обеспечивает высокую скорость обработки данных и стабильную работу.
• Гибкие возможности по подключению внешних устройств и интеграции в существующие системы автоматизации.
• Наличие встроенных интерфейсов связи: RS-485, RS-232, Ethernet 100 Base-T, USB-Device и USB-Host.
• Компактные габариты и удобство монтажа.

Технические характеристики:

• Питание: от 9 до 30 В постоянного тока (номинальное 12 или 24 В).
• Потребляемая мощность: не более 45 ВА.
• Дискретные входы: 16 (из них 4 быстродействующих), поддержка сигналов 24±3 В.
• Дискретные выходы: 12 релейных каналов, максимальный коммутируемый ток — 3 А (250 В AC/30 В DC).
• Аналоговые входы: 8 каналов, поддержка токовых (0(4)…20 мА, 0…5 мА) и напряженческих (0…10 В) сигналов, разрядность АЦП — 14 бит.
• Аналоговые выходы: 4 канала, универсальный сигнал (4…20 мА или 0…10 В), разрядность ЦАП — 12 бит.
• Объем оперативной памяти: 1 Мб для пользовательской программы, 128 Кб для данных, RAM-диск 8 Мб.
• Объем энергонезависимой памяти: 6 Мб для хранения файлов и архивов.
• Retain-память (MRAM): 16 Кб.
• Средняя наработка на отказ: 60 000 часов.
• Степень защиты корпуса: IP20 (передняя панель), IP00 (со стороны клемм).
• Габариты: 208×110×83 мм, масса — не более 1,2 кг.
• Светодиодная индикация на передней панели.
• Встроенные часы реального времени с автономным питанием.

Комплектация:

• Контроллер ПЛК160 [М02] (1 шт.)
• Кабель КС14 (1 шт.)
• Заглушка Ethernet (3 шт.)
• Паспорт и гарантийный талон (1 экз.)
• Краткое руководство (1 экз.)

ПЛК160-24.И-М — надежное и функциональное решение для построения систем автоматизации различной сложности, обеспечивающее высокую производительность, гибкость и простоту интеграции.
