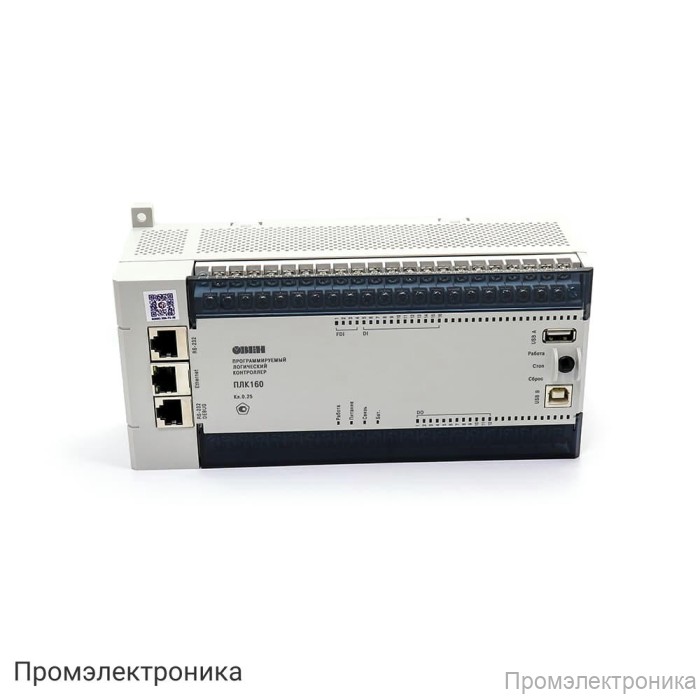

ПЛК160-220.У-М - контроллер для средних систем автоматизации с DI/DO/AI/AO

Техническое описание ПЛК160-220.У-М

ПЛК160-220.У-М — это современный программируемый логический контроллер, предназначенный для автоматизации средних по масштабу систем управления. Устройство сочетает в себе широкий набор дискретных и аналоговых входов/выходов, высокую вычислительную производительность и надежную элементную базу, что делает его оптимальным решением для промышленных и инфраструктурных объектов.

Основные особенности контроллера:

• Питание от сети переменного тока 90–264 В (номинал 120/230 В, 47–63 Гц), что обеспечивает гибкость при интеграции в различные системы электроснабжения.
• Встроенный источник питания с выходным напряжением 24±3 В и током до 400 мА для питания внешних устройств.
• 16 дискретных входов, из которых 4 — быстродействующие, поддержка стандартов по ГОСТ Р 52931-2008, напряжение питания входов 24±3 В.
• 12 релейных дискретных выходов с максимальным коммутируемым током до 3 А (250 В AC или 30 В DC), механический ресурс реле — до 500 000 циклов.
• 8 аналоговых входов с поддержкой токовых (0(4)…20 мА, 0…5 мА) и напряженческих (0…10 В) сигналов, 14-битный АЦП, высокая точность измерений (погрешность ±0,25%).
• 4 аналоговых выхода с универсальным типом сигнала (4…20 мА или 0…10 В), 12-битный ЦАП, минимальный период обновления — 100 мс.
• Вычислительная платформа на базе RISC-процессора Texas Instruments Sitara AM1808, 1 Мб оперативной памяти для пользовательских программ, 6 Мб энергонезависимой памяти для хранения файлов и архивов.
• Встроенные часы реального времени с автономным питанием и высокой точностью хода.
• Светодиодная индикация на передней панели для оперативного контроля состояния устройства.
• Набор интерфейсов связи: RS-485, RS-232, RS-232 Debug, Ethernet 100 Base-T, USB-Device, USB-Host.
• Габаритные размеры: 208×110×83 мм, масса — не более 1,2 кг.
• Степень защиты корпуса: IP20 (передняя панель), IP00 (со стороны клемм).
• Средняя наработка на отказ — 60 000 часов, средний срок службы — 8 лет.

Комплект поставки включает сам контроллер, кабель КС14, три заглушки Ethernet, паспорт с гарантийным талоном и краткое руководство по эксплуатации.

ПЛК160-220.У-М — это надежное и функциональное решение для построения автоматизированных систем управления технологическими процессами, обеспечивающее высокую точность, гибкость и долговечность эксплуатации.
