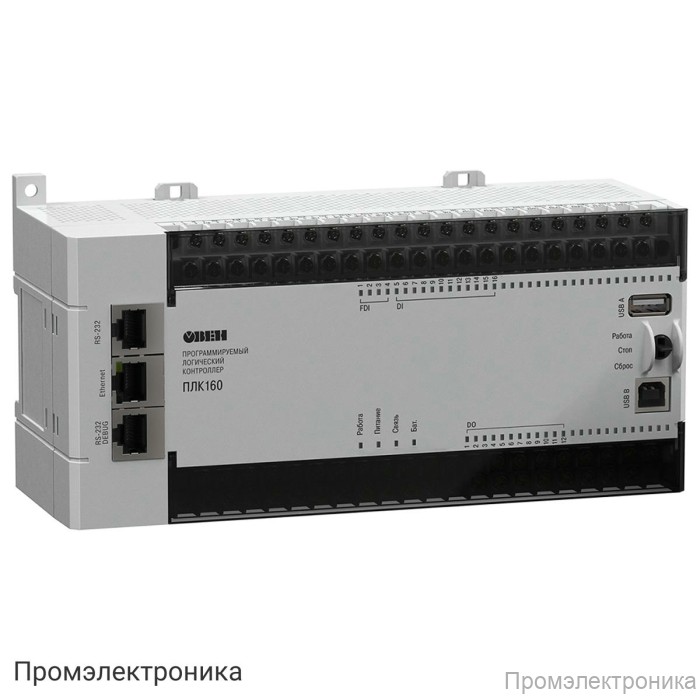

ПЛК160-220.И-М - программируемый логический контроллер с аналоговыми входами и токовыми выходами 4-20 мА

Техническое описание ПЛК160-220.И-М

ПЛК160-220.И-М — это современный программируемый логический контроллер, предназначенный для автоматизации технологических процессов с поддержкой аналоговых входов и токовых выходов 4–20 мА. Устройство отличается высокой надежностью, широкими функциональными возможностями и простотой интеграции в различные системы управления.

Контроллер оснащён 8 аналоговыми входами, поддерживающими токовые и напряженческие сигналы (0(4)…20 мА, 0…5 мА, 0…10 В), что позволяет подключать широкий спектр датчиков и измерительных приборов. 4 аналоговых выхода обеспечивают универсальный сигнал (ток 4…20 мА или напряжение 0…10 В), что делает ПЛК160-220.И-М оптимальным решением для управления исполнительными механизмами и передачи данных на другие устройства.

Для работы с дискретными сигналами предусмотрено 16 цифровых входов (из них 4 быстродействующих) и 12 релейных выходов с максимальным коммутируемым током до 3 А. Это обеспечивает гибкость при построении систем управления различной сложности.

Основные характеристики:

• Питание: от 90 до 264 В переменного тока, частота 47–63 Гц
• Потребляемая мощность: не более 45 ВА
• Аналоговые входы: 8 каналов, 14 бит, поддержка токовых и напряженческих сигналов
• Аналоговые выходы: 4 канала, универсальный сигнал 4–20 мА или 0–10 В, 12 бит
• Дискретные входы: 16 (4 быстродействующих), питание 24±3 В
• Дискретные выходы: 12 релейных каналов, до 3 А
• Процессор: RISC Texas Instruments Sitara AM1808
• Память: 1 Мб для программы, 128 Кб для данных, 6 Мб FLASH, 16 Кб MRAM
• Интерфейсы: RS-485, RS-232, RS-232 Debug, Ethernet 100 Base-T, USB-Device, USB-Host
• Габариты: 208×110×83 мм, масса не более 1,2 кг
• Степень защиты: IP20 (передняя панель), IP00 (клеммы)
• Средняя наработка на отказ: 60 000 ч
• Средний срок службы: 8 лет

Встроенные часы реального времени с батарейным питанием обеспечивают точность хода до 5 секунд в сутки при +25 °С. На передней панели размещены светодиодные индикаторы и трёхпозиционный переключатель для удобства эксплуатации. Контроллер поддерживает заводские сетевые настройки (IP-адрес, маска, шлюз, DNS), что облегчает его интеграцию в существующие сети.

Комплектация:

• Контроллер ПЛК160 [М02] (1 шт.)
• Кабель КС14 (1 шт.)
• Заглушка Ethernet (3 шт.)
• Паспорт и гарантийный талон (1 экз.)
• Краткое руководство (1 экз.)

ПЛК160-220.И-М — это надёжное решение для построения современных систем автоматизации с поддержкой аналоговых и дискретных сигналов, высокой вычислительной мощностью и широкими возможностями подключения.
