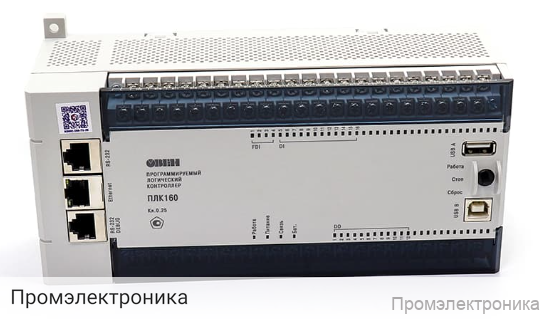

ПЛК160-220.А-М - контроллер для средних систем автоматизации с DI/DO/AI/AO

Техническое описание ПЛК160-220.А-М

ПЛК160-220.А-М — это современный программируемый логический контроллер, предназначенный для автоматизации средних по масштабу объектов. Устройство обеспечивает высокую надежность, гибкость конфигурирования и широкий набор интерфейсов для интеграции в различные системы управления. Контроллер оптимально подходит для промышленных, инженерных и инфраструктурных решений, где требуется работа с дискретными и аналоговыми сигналами.

Основные особенности:

• Питание от сети переменного тока с диапазоном напряжения от 90 до 264 В и частотой 47–63 Гц.
• Встроенный источник питания с выходным напряжением 24±3 В и максимальным током до 400 мА.
• Высокая энергоэффективность — потребляемая мощность не превышает 45 ВА.

Входы и выходы:

• 16 дискретных входов, из которых 4 — быстродействующие (минимальная длительность импульса 0,02 мс).
• 12 релейных дискретных выходов с максимальным коммутируемым током до 3 А (250 В AC или 30 В DC).
• 8 аналоговых входов с поддержкой сигналов 0(4)…20 мА, 0…5 мА, 0…10 В, разрядность АЦП — 14 бит.
• 4 аналоговых выхода с универсальным типом сигнала: ток 4…20 мА или напряжение 0…10 В, разрядность ЦАП — 12 бит.

Вычислительные ресурсы и память:

• Процессор RISC Texas Instruments Sitara AM1808.
• Оперативная память: 1 Мб для пользовательской программы, 128 Кб для данных, RAM-диск 8 Мб.
• FLASH-память: 6 Мб для хранения файлов и архивов.
• Retain-память (MRAM): 16 Кб.

Интерфейсы и коммуникации:

• Поддержка интерфейсов: RS-485, RS-232, RS-232 Debug, Ethernet 100 Base-T, USB-Device, USB-Host.
• Заводские сетевые настройки: IP-адрес 10.0.6.10, маска 255.255.255.0, шлюз 10.0.6.1, DNS 8.8.8.8 и 8.8.4.4.

Дополнительные функции:

• Встроенные часы реального времени с батарейным питанием и высокой точностью хода.
• Светодиодная индикация на передней панели и трехпозиционный переключатель для удобства эксплуатации.
• Средняя наработка на отказ — 60 000 часов, срок службы — не менее 8 лет.
• Степень защиты корпуса: IP20 (передняя панель), IP00 (со стороны клемм).

Габариты и масса: 208×110×83 мм, масса — не более 1,2 кг.

Комплект поставки включает контроллер, кабель КС14, заглушки Ethernet, паспорт, гарантийный талон и краткое руководство.
