ПЛК154 - программируемый логический контроллер

Техническое описание программируемого логического контроллера ПЛК154

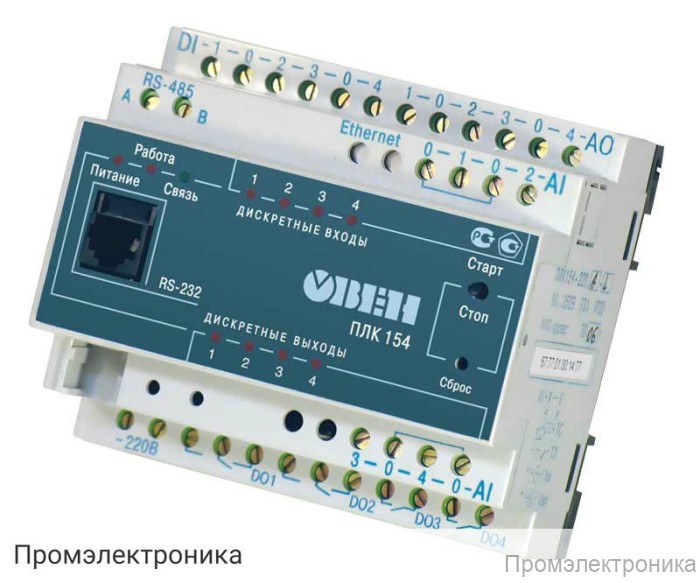

ПЛК154 — это современный программируемый логический контроллер, предназначенный для автоматизации промышленных и технологических процессов. Контроллер выполнен в унифицированном корпусе для крепления на DIN-рейку шириной 35 мм, что обеспечивает удобство монтажа и интеграции в существующие системы управления. Длина корпуса составляет 105 мм (6U), шаг клемм — 7,5 мм. Степень защиты корпуса — IP20.

ПЛК154 оснащён 32-разрядным RISC-процессором ARM9 с тактовой частотой 200 МГц, что обеспечивает высокую производительность и стабильную работу. Контроллер поддерживает два варианта питания: 18...29 В постоянного тока (номинальное 24 В) и 90...264 В переменного тока (номинальное 220 В), частотой 47...63 Гц. Потребляемая мощность устройства — 6 Вт.

Основные характеристики ПЛК154:

• Оперативная память — 8 МБ
• Энергонезависимая память для хранения ядра CoDeSys, программ и архивов — 4 МБ (доступно пользователю 3 МБ)
• Retain-память — 4 КБ (настраивается до 16 КБ)
• Минимальное время выполнения цикла — 250 мкс, типовое — от 1 мс

Входы и выходы:

• 4 дискретных входа с групповой гальванической изоляцией, электрическая прочность — 1,5 кВ
• 4 дискретных выхода на электромагнитных реле с индивидуальной гальванической изоляцией, ток коммутации до 2 А при напряжении до 220 В 50 Гц
• 4 аналоговых входа, поддержка сигналов: напряжение (0...1 В, 0...10 В, -50...+50 мВ), ток (0...5 мА, 0(4)...20 мА), сопротивление (0...5 кОм), поддержка термосопротивлений и термопар
• 4 аналоговых выхода: ток 4...20 мА, напряжение 0...10 В, разрядность ЦАП — 10 бит, групповая гальваническая изоляция

Интерфейсы и протоколы:

• Ethernet 100 Base-T
• RS-232 и RS-485 (скорость обмена от 4800 до 115200 bps)
• Поддержка протоколов: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON, ModBus-TCP, GateWay (CoDeSys)

Программирование и индикация:

• Программирование в среде CoDeSys 2.3.8.1 и выше
• Интерфейс для программирования и отладки — RS-232 или Ethernet
• На передней панели расположены индикаторы питания, состояния дискретных входов и выходов, связи с CoDeSys и работы пользовательской программы

Комплектация:

• Контроллер ОВЕН ПЛК154
• Паспорт и руководство по эксплуатации
• Компакт-диск с программным обеспечением
• Кабель программирования
• Гарантийный талон

ПЛК154 — это надёжное решение для построения систем автоматизации с поддержкой широкого спектра промышленных интерфейсов и протоколов, а также возможностью работы с различными типами датчиков и исполнительных устройств.
