Программируемый логический контроллер ПЛК150 — техническое описание

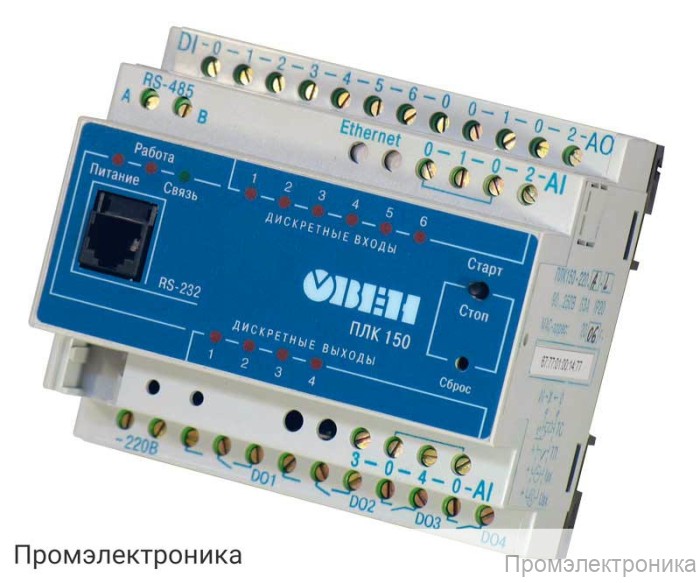

ПЛК150 — это современный программируемый логический контроллер, предназначенный для автоматизации промышленных и технологических процессов. Устройство выполнено в унифицированном корпусе для монтажа на DIN-рейку шириной 35 мм, что обеспечивает удобство установки и интеграции в существующие системы управления. Контроллер отличается высокой надежностью, широкими функциональными возможностями и поддержкой различных типов входных и выходных сигналов.

Основные особенности ПЛК150:

32-разрядный RISC-процессор ARM9 с тактовой частотой 200 МГц обеспечивает высокую производительность и стабильную работу.
Оперативная память объемом 8 МБ и энергонезависимая память 4 МБ для хранения программ, архивов и данных пользователя.
Минимальное время выполнения цикла — 250 мкс, типовое — от 1 мс, что позволяет использовать контроллер в задачах с высокими требованиями к скорости обработки.
Питание от сети переменного тока 90...264 В (номинальное 220 В), частота 47...63 Гц.
Корпус с классом защиты IP20, рассчитан на эксплуатацию в промышленных условиях.

Входы и выходы:

6 дискретных входов с групповой гальванической изоляцией и электрической прочностью изоляции 1,5 кВ. Максимальная частота сигнала — до 1 кГц при программной обработке и до 10 кГц при использовании аппаратного счетчика.
4 дискретных выхода на электромагнитных реле с индивидуальной гальванической изоляцией, ток коммутации до 2 А при напряжении до 220 В.
4 аналоговых входа, поддерживающих сигналы напряжения, тока и сопротивления, а также широкий спектр термопреобразователей и термопар. Разрядность встроенного АЦП — 16 бит, предел основной приведенной погрешности — 0,5 %.
2 аналоговых выхода с разрядностью ЦАП 10 бит, поддержка токовых и напряженческих сигналов (4...20 мА, 0...10 В), групповая гальваническая изоляция.

Интерфейсы и протоколы:

Ethernet 100 Base-T, RS-232, RS-485 для интеграции в различные системы автоматизации.
Поддержка протоколов ОВЕН, ModBus-RTU, ModBus-ASCII, ModBus-TCP, DCON, GateWay (CoDeSys).
Скорость обмена по интерфейсам RS — от 4800 до 115200 bps.

Программирование и индикация:

Программирование осуществляется в среде CoDeSys 2.3.8.1 и выше через интерфейсы RS-232 или Ethernet.
На передней панели расположены индикаторы питания, состояния дискретных входов и выходов, связи с CoDeSys и работы пользовательской программы.

Комплектация:

Контроллер ОВЕН ПЛК150
Паспорт и руководство по эксплуатации
Компакт-диск с программным обеспечением
Кабель программирования
Гарантийный талон

ПЛК150 — это оптимальное решение для построения надежных и гибких систем автоматизации с поддержкой современных стандартов промышленной связи и программирования.
