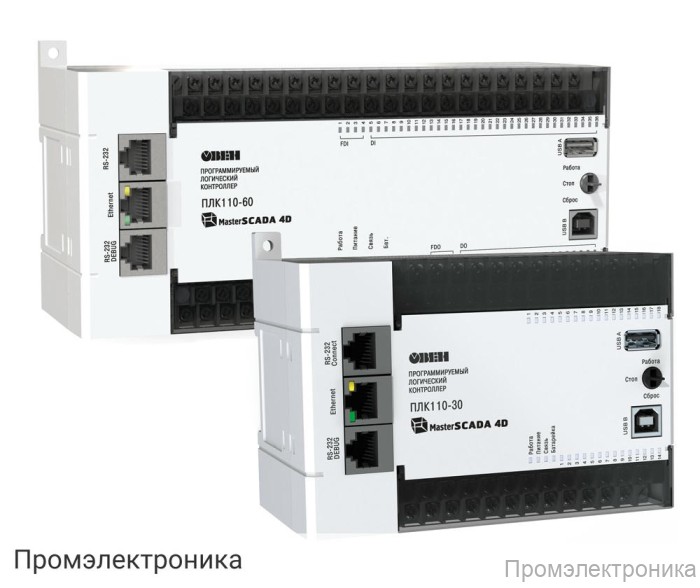

ПЛК110-MS4 [M02] - контроллер c исполнительной средой MasterSCADA 4D

Техническое описание ПЛК110-MS4 [M02] с MasterSCADA 4D

ПЛК110-MS4 [M02] — это современный программируемый логический контроллер, оснащённый исполнительной средой MasterSCADA 4D, предназначенный для автоматизации промышленных и технологических процессов. Контроллер отличается высокой надёжностью, широкими возможностями по подключению внешних устройств и поддержкой различных интерфейсов связи, что делает его универсальным решением для построения систем управления.

Основные характеристики:

• Питание:
  • от 9 до 30 В постоянного тока (номинальное 12/24 В) или от 90 до 264 В переменного/постоянного тока (номинальное 120/230 В)
• Потребляемая мощность: до 45 Вт/ВА в зависимости от исполнения
• Встроенный источник питания:
  • Выходное напряжение равно входному (до 630 мА) или 24 В ±4% (до 400 мА)
• Цифровые входы:
  • 18 или 36 дискретных входов
  • Поддержка коммутационных устройств, датчиков с открытым коллектором, дискретных сигналов до 30 В
  • Минимальная длительность импульса — 1,6 мс
• Дискретные выходы:
  • Релейные: 12 или 24 канала, максимальный ток — 3 А
  • Транзисторные: 12 или 24 канала, максимальный ток — 400 мА (до 30 В DC)
  • Встроенная защита от помех (TVS-диод SMBJ40A)
• Интерфейсы связи:
  • 2 x RS-485
  • 1 x RS-232
  • 1 x RS-232 Debug
  • 1 x Ethernet 100Base-T
• Процессор и память:
  • RISC-процессор Texas Instruments Sitara AM1808
  • 128 МБ SDRAM, 128 МБ энергонезависимой памяти для файлов и архивов
  • 128 КБ Retain-памяти (MRAM)
• Дополнительные функции:
  • Часы реального времени с батарейным питанием
  • Встроенный звуковой сигнализатор
  • Трёхпозиционный переключатель на передней панели
• Габариты и исполнение:
  • Размеры: 140×114×83 мм или 208×114×83 мм
  • Масса: не более 1,2 кг
  • Степень защиты: IP20 (передняя панель), IP00 (клеммы)
  • Светодиодная индикация
• Надёжность:
  • Средняя наработка на отказ — 100 000 ч
  • Средний срок службы — 8 лет

Комплект поставки включает контроллер ПЛК110 (в исполнении по заказу), кабель КС14, комплект заглушек для портов, паспорт и гарантийный талон. ПЛК110-MS4 [M02] — оптимальный выбор для построения надёжных и масштабируемых систем автоматизации с поддержкой современных стандартов промышленной связи и управления.
