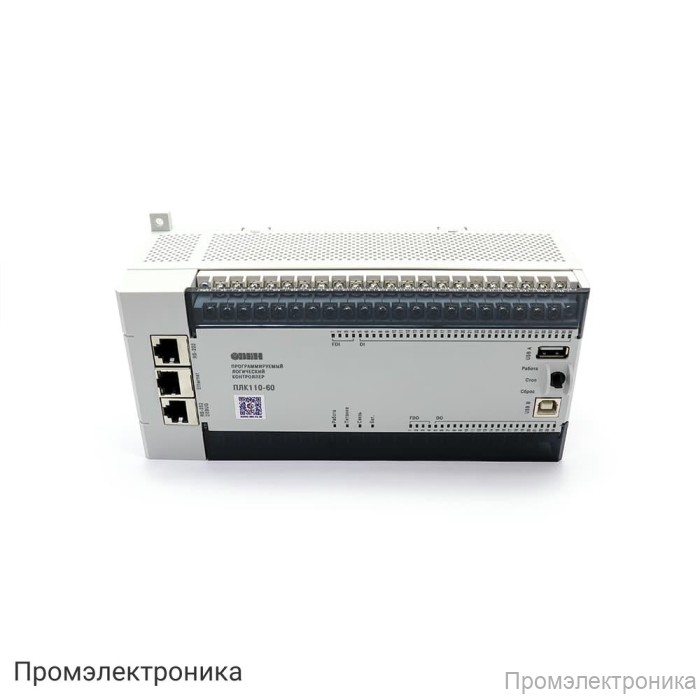

ПЛК110-24.60.К-М - программируемый логический контроллер с 36 дискретными входами и 24 транзисторными выходами, питание 24 В

Техническое описание ПЛК110-24.60.К-М

ПЛК110-24.60.К-М — это современный программируемый логический контроллер, предназначенный для автоматизации промышленных и технологических процессов. Устройство сочетает в себе высокую производительность, широкий набор дискретных входов и выходов, а также развитые коммуникационные возможности, что делает его универсальным решением для различных задач автоматизации.

Основные особенности:

Контроллер оснащён 36 дискретными входами, из которых 4 являются быстродействующими, что позволяет обрабатывать сигналы с высокой частотой и минимальной задержкой.
На борту имеется 24 транзисторных выхода, включая 4 быстродействующих канала (DO1…DO4), что обеспечивает гибкость при управлении исполнительными устройствами.
Питание устройства осуществляется от источника постоянного тока с напряжением от 9 до 30 В (номинальное — 12 или 24 В), что позволяет использовать контроллер в различных условиях эксплуатации.
Потребляемая мощность не превышает 31 Вт, что гарантирует энергоэффективность работы.
Встроенный источник питания обеспечивает выходное напряжение, равное входному, с максимальным током до 630 мА.

Дискретные входы:

Тип входов соответствует ГОСТ Р 51841–2001.
Входы поддерживают напряжение «логического нуля» от -3 до 5 В и «логической единицы» от 15 до 30 В.
Максимальный ток «логического нуля» — 2 мА, «логической единицы» — 9 мА (при 30 В).
Минимальная длительность импульса для обычных входов — 1,6 мс, для быстродействующих — до 5 мкс (100 кГц).
Возможность подключения коммутационных устройств, трехпроводных датчиков с открытым коллектором, а также дискретных сигналов с напряжением от -3 до 30 В.

Дискретные выходы:

Максимальный ток транзисторного выхода — 400 мА (при напряжении до 30 В постоянного тока).
Для быстродействующих выходов поддерживается диапазон напряжения от 12 до 30 В при использовании внешнего источника питания.
Встроенный защитный элемент подавления помех (TVS диод SMBJ40A) обеспечивает надежную работу при коммутации индуктивных нагрузок.
Время переключения обычных выходов — не более 5 мс, быстродействующих — 0,002 мс.

Коммуникационные интерфейсы:

Два порта RS-485 для организации промышленной сети.
Один порт RS-232 и один RS-232-Debug для подключения к внешним устройствам и отладки.
Один порт Ethernet 100 Base-T для интеграции в локальные и глобальные сети.

Комплектация:

Контроллер ПЛК110 [М02] (1 шт.)
Кабель КС14 (1 шт.)
Заглушка Ethernet (3 шт.)
Паспорт и гарантийный талон (1 экз.)
Краткое руководство (1 экз.)

ПЛК110-24.60.К-М — это надежное и функциональное решение для построения систем автоматизации с высокой плотностью дискретных сигналов и развитой коммуникационной инфраструктурой.
