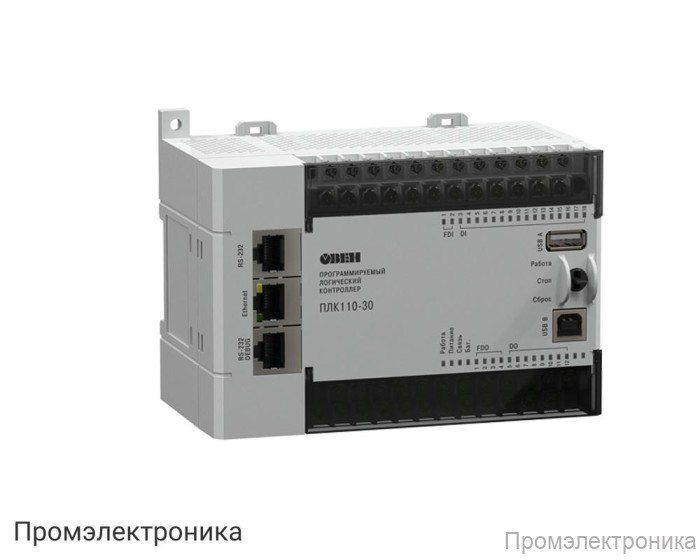

ПЛК110-24.30.К-М - программируемый логический контроллер с 18 дискретными входами и 12 транзисторными выходами, питание 24 В

Техническое описание ПЛК110-24.30.К-М

ПЛК110-24.30.К-М — это современный программируемый логический контроллер, предназначенный для автоматизации промышленных и технологических процессов. Устройство отличается высокой надежностью, широким диапазоном рабочих температур и расширенными возможностями по подключению внешних устройств и систем управления.

Основные особенности:

Контроллер оснащён 18 дискретными входами, из которых 2 являются быстродействующими, что позволяет эффективно обрабатывать сигналы с высокой частотой переключения.
На борту имеется 12 транзисторных выходов, включая 4 быстродействующих канала (DO1…DO4), что обеспечивает гибкость при управлении различными исполнительными механизмами.
Питание устройства осуществляется от источника постоянного тока с напряжением от 9 до 30 В при температуре выше -20°C и от 9 до 26 В при температуре от -40°C до -20°C. Номинальное напряжение — 12 или 24 В.
Потребляемая мощность не превышает 28 Вт, что делает контроллер энергоэффективным решением для различных задач автоматизации.
Встроенный источник питания обеспечивает выходное напряжение, равное входному, с максимальным током до 630 мА.

Дискретные входы:

Входы соответствуют типу 1 по ГОСТ Р 51841–2001.
Поддержка подключения коммутационных устройств (кнопки, реле, герконы), а также трехпроводных датчиков с транзисторным выходом n-p-n или pnp-типа.
Входные сигналы: напряжение «логического нуля» — от -3 до 5 В, «логической единицы» — от 15 до 30 В.
Минимальная длительность импульса для обычных входов — 1,6 мс.

Дискретные выходы:

Максимальный ток на выход — до 400 мА при напряжении не более 30 В постоянного тока.
Встроенный защитный элемент подавления помех (TVS-диод SMBJ40A) обеспечивает надежную работу при коммутации индуктивных нагрузок.
Время переключения для обычных выходов — не более 5 мс, для быстродействующих — 0,002 мс.

Интерфейсы связи:

Два порта RS-485 для организации промышленной сети.
Один порт RS-232 и один RS-232-Debug для отладки и обмена данными.
Один порт Ethernet 100 Base-T для интеграции в локальные и глобальные сети.

Комплектация:

Контроллер ПЛК110 [М02] (1 шт.)
Кабель КС14 (1 шт.)
Заглушка Ethernet (3 шт.)
Паспорт и гарантийный талон
Краткое руководство

ПЛК110-24.30.К-М — это оптимальное решение для построения надежных и масштабируемых систем автоматизации с возможностью интеграции в современные промышленные сети.
