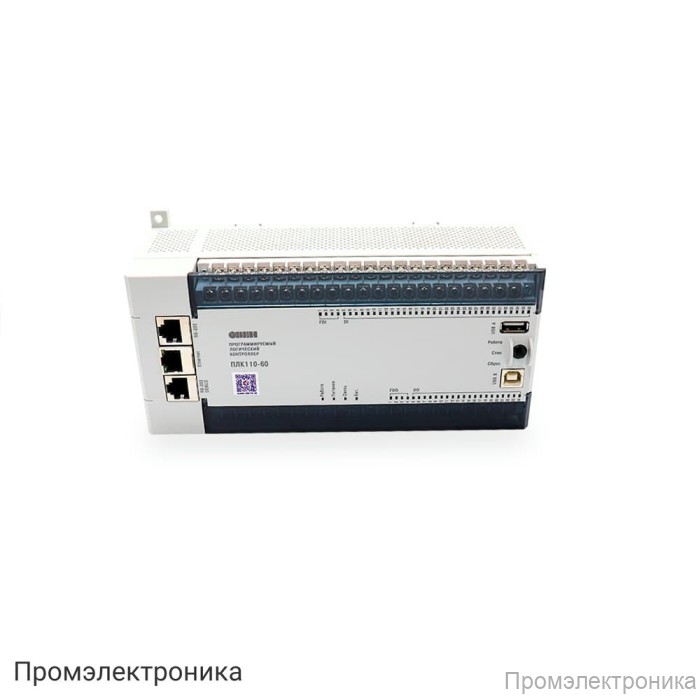

ПЛК110-220.60.Р-М - контроллер для систем автоматизации с DI/DO (Модифицированный М02)

Техническое описание ПЛК110-220.60.Р-М

ПЛК110-220.60.Р-М — это модифицированный программируемый логический контроллер (ПЛК) для систем автоматизации, оснащённый расширенным набором дискретных входов и выходов. Данная модель предназначена для управления и мониторинга технологических процессов на промышленных объектах, обеспечивая высокую надёжность, гибкость и простоту интеграции в существующие системы.

Контроллер выполнен в корпусе для монтажа на DIN-рейку, что облегчает его установку в шкафах управления и распределительных щитах. Благодаря поддержке различных интерфейсов связи, устройство легко интегрируется с другими элементами автоматизации и промышленными сетями.

Основные характеристики ПЛК110-220.60.Р-М:

Дискретные входы: 36 каналов, из них 4 быстродействующих, поддержка работы с энкодерами (1 ABZ или 2 AB), быстрые счетчики — 4 шт.
Дискретные выходы: 24 релейных канала, из них 4 быстродействующих (для моделей с транзисторными выходами), максимальный коммутируемый ток — до 3 А на канал.
Интерфейсы связи:
- 2 порта RS-485
- 1 порт RS-232
- 1 порт RS-232-Debug
- 1 порт Ethernet 100 Base-T
Питание: от 90 до 264 В переменного или постоянного тока (номинальное 120/230 В), встроенный источник питания 24 В ±4% (до 400 мА).
Потребляемая мощность: не более 45 ВА.
Типы сигналов: дискретные, поддержка работы с различными коммутационными устройствами и датчиками с выходом n-p-n или pnp-типа.
Минимальная длительность импульса: для обычных входов — 1,6 мс (меандр).
Механический ресурс реле: не менее 300 000 циклов при максимальной нагрузке, до 500 000 циклов при нагрузке менее половины максимальной.
Встроенная защита выходов: TVS-диоды (SMBJ40A) для подавления помех при коммутации индуктивных нагрузок.
Время переключения выходов: релейные — до 10 мс, транзисторные — до 5 мс, быстродействующие — до 0,002 мс.

Комплектация:

Контроллер ПЛК110[М02]
Кабель для программирования КС14
Руководство по эксплуатации
Паспорт/гарантийный талон

ПЛК110-220.60.Р-М — это оптимальное решение для построения надёжных и масштабируемых систем автоматизации, требующих большого количества дискретных входов и выходов, а также развитых коммуникационных возможностей. Гарантия на устройство составляет 24 месяца.
