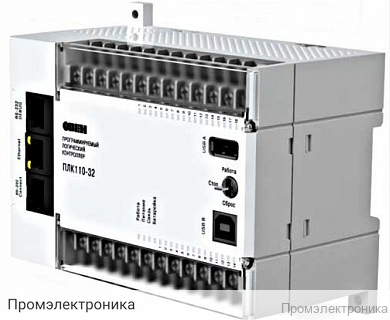

ПЛК110-220.32.К-L - контроллер для средних систем автоматизации с DI/DO (Модифицированный 02)

Техническое описание ПЛК110-220.32.К-L

ПЛК110-220.32.К-L — это современный программируемый логический контроллер, предназначенный для автоматизации средних по масштабу систем управления. Данная модель отличается высокой надежностью, расширенными возможностями по подключению дискретных входов и выходов, а также поддержкой различных интерфейсов связи, что делает её универсальным решением для промышленных и инфраструктурных объектов.

Питание и встроенный источник:

• Рабочее напряжение: от 90 до 264 В переменного или постоянного тока (номинальное 120/230 В).
• Потребляемая мощность не превышает 41 ВА.
• Встроенный источник питания обеспечивает выходное напряжение 24 В (±4%) с максимальным током до 400 мА.

Дискретные входы:

• Всего 18 дискретных входов, из которых 2 — быстродействующие.
• Поддержка подключения коммутационных устройств, трехпроводных датчиков с транзисторным выходом (n-p-n или pnp), а также дискретных сигналов с напряжением от -3 до 30 В.
• Минимальная длительность импульса для обычных входов — 1,6 мс.

Дискретные выходы:

• 12 релейных выходных каналов с максимальным коммутируемым током до 3 А на канал.
• Механический ресурс реле — не менее 300 000 циклов при максимальной нагрузке и не менее 500 000 циклов при нагрузке менее половины максимальной.
• 12 транзисторных выходных каналов, из которых 4 — быстродействующие (DO1…DO4), с максимальным током до 400 мА при напряжении до 30 В.
• Встроенный защитный элемент подавления помех (TVS-диод SMBJ40A).

Интерфейсы связи:

• Два порта RS-485 для организации промышленной сети.
• Один порт RS-232 и один порт RS-232-Debug для отладки и обмена данными.
• Один Ethernet-порт 100Base-T для интеграции в локальные и глобальные сети.

Корпус и монтаж:

• Исполнение для установки на стандартную DIN-рейку, что обеспечивает удобство монтажа в шкафах управления.

Комплектация:

• Контроллер ПЛК110 [М02] в исполнении согласно заказу.
• Кабель КС14.
• Три заглушки Ethernet.
• Паспорт и гарантийный талон.
• Краткое руководство пользователя.

ПЛК110-220.32.К-L — это оптимальное решение для построения надежных и гибких систем автоматизации, требующих большого количества дискретных входов и выходов, а также интеграции с современными промышленными сетями.
