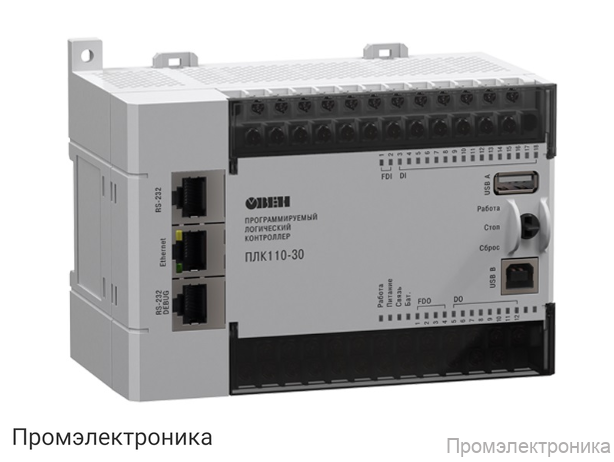

ПЛК110-220.30.Р-L - контроллер для средних систем автоматизации с DI/DO (Модифицированный 02)

Техническое описание ПЛК110-220.30.Р-L

ПЛК110-220.30.Р-L — это современный программируемый логический контроллер, предназначенный для автоматизации средних по масштабу систем управления. Данная модель отличается высокой надежностью, расширенными возможностями по подключению дискретных входов и выходов, а также поддержкой различных интерфейсов связи, что делает её универсальным решением для промышленных и инфраструктурных объектов.

Питание и энергопотребление

• Рабочее напряжение: от 90 до 264 В переменного или постоянного тока (номинальное 120/230 В)
• Потребляемая мощность: не более 41 ВА
• Встроенный источник питания: выходное напряжение 24 В ±4%, ток до 400 мА

Дискретные входы

• Количество входов: 18 (из них 2 быстродействующих)
• Тип входов: по ГОСТ Р 51841–2001, тип 1
• Диапазон напряжения «логического нуля»: от -3 до 5 В
• Диапазон напряжения «логической единицы»: от 15 до 30 В
• Минимальная длительность импульса: 1,6 мс для обычных входов
• Совместимость с коммутационными устройствами, трехпроводными датчиками (n-p-n, pnp) и дискретными сигналами с напряжением от -3 до 30 В

Дискретные выходы

• Релейные выходы: 12 каналов, максимальный ток — 3 А на канал
• Механический ресурс реле: не менее 300 000 циклов при максимальной нагрузке, не менее 500 000 циклов при нагрузке менее половины максимальной
• Время переключения реле: не более 10 мс
• Транзисторные выходы: 12 каналов (4 быстродействующих), максимальный ток — 400 мА
• Время переключения транзисторных выходов: 5 мс для обычных, 0,002 мс для быстродействующих
• Встроенная защита от помех (TVS-диод SMBJ40A)

Интерфейсы связи

• RS-485: 2 порта
• RS-232: 1 порт
• RS-232-Debug: 1 порт
• Ethernet 100 Base-T: 1 порт

Комплектация

• Контроллер ПЛК110 [М02] (1 шт.)
• Кабель КС14 (1 шт.)
• Заглушка Ethernet (3 шт.)
• Паспорт и гарантийный талон (1 экз.)
• Краткое руководство (1 экз.)

Корпус контроллера предназначен для установки на стандартную DIN-рейку, что обеспечивает удобство монтажа и интеграции в существующие шкафы управления. ПЛК110-220.30.Р-L поддерживает работу с дискретными сигналами, что позволяет использовать его в широком спектре задач автоматизации — от управления технологическими процессами до построения систем диспетчеризации.

Гарантийный срок эксплуатации устройства составляет 24 месяца.
