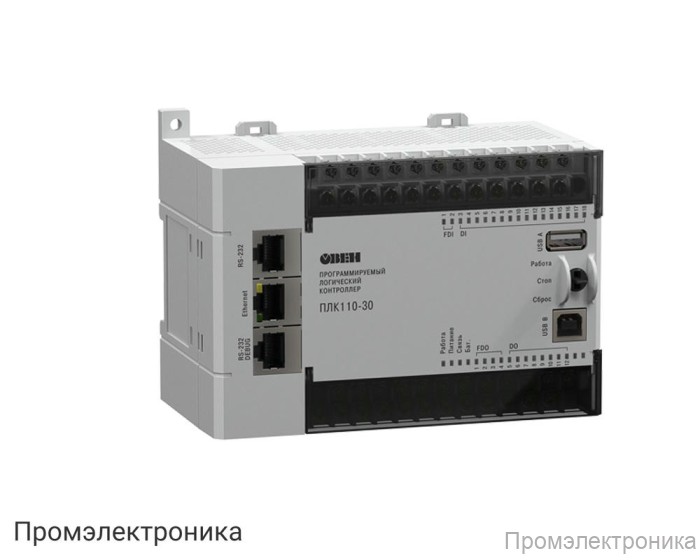

ПЛК110-220.30.К-М - программируемый логический контроллер с 18 дискретными входами и 12 транзисторными выходами, питание 220 В

Техническое описание ПЛК110-220.30.К-М

ПЛК110-220.30.К-М — это современный программируемый логический контроллер, предназначенный для автоматизации промышленных и технологических процессов. Устройство отличается высокой надежностью, широкими функциональными возможностями и удобством интеграции в различные системы управления. Контроллер выполнен в корпусе для монтажа на DIN-рейку, что обеспечивает простоту установки и обслуживания.

Основные особенности:

18 дискретных входов, из которых 2 являются быстродействующими, что позволяет использовать контроллер для задач, требующих высокой скорости обработки сигналов.
12 транзисторных выходов, включая 4 быстродействующих канала (DO1…DO4), обеспечивающих надежное управление исполнительными устройствами.
Питание устройства осуществляется от сети переменного или постоянного тока с диапазоном напряжения от 90 до 264 В (номинальное 120/230 В), что делает контроллер универсальным для различных условий эксплуатации.
Встроенный источник питания с выходным напряжением 24 В (±4%) и максимальным током до 400 мА позволяет питать внешние устройства и датчики.
Контроллер поддерживает подключение различных типов входных устройств: кнопок, выключателей, герконов, реле, а также трехпроводных датчиков с транзисторным выходом n-p-n или pnp-типа.

Технические характеристики:

Потребляемая мощность — не более 41 ВА.
Напряжение «логического нуля» — от минус 3 до 5 В, максимальный ток — 2 мА.
Напряжение «логической единицы» — 15…30 В, максимальный ток — 9 мА (при 30 В).
Минимальная длительность импульса для обычных входов — 1,6 мс (меандр).
Максимальный ток транзисторного выхода — 400 мА (при напряжении до 30 В постоянного тока).
Время переключения транзисторных выходов: для обычных — не более 5 мс, для быстродействующих — 0,002 мс.
Встроенный защитный элемент подавления помех (TVS-диод SMBJ40A) обеспечивает надежную работу при коммутации индуктивных нагрузок.

Интерфейсы связи:

2 порта RS-485 для организации промышленной сети и обмена данными с другими устройствами.
1 порт RS-232 и 1 порт RS-232-Debug для настройки и диагностики.
1 порт Ethernet 100 Base-T для интеграции в локальные сети и удаленного управления.

Комплектация:

Контроллер ПЛК110 [М02] (1 шт.)
Кабель КС14 (1 шт.)
Заглушка Ethernet (3 шт.)
Паспорт и гарантийный талон (1 экз.)
Краткое руководство (1 экз.)

ПЛК110-220.30.К-М — это оптимальное решение для построения надежных и гибких систем автоматизации с возможностью масштабирования и интеграции в современные промышленные сети.
