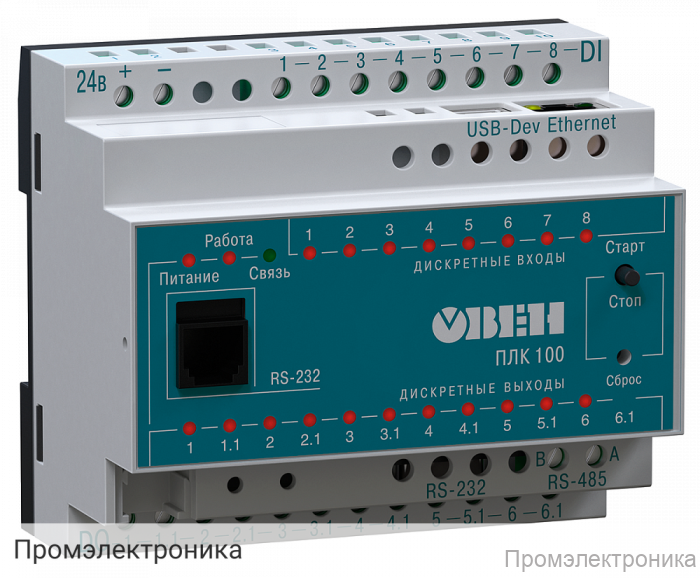

ПЛК100-24.Р-М - программируемый логический контроллер

Техническое описание ПЛК100-24.Р-М

ПЛК100-24.Р-М — это современный программируемый логический контроллер, предназначенный для автоматизации промышленных и технологических процессов. Контроллер выполнен в унифицированном корпусе для крепления на DIN-рейку шириной 35 мм, что обеспечивает удобство монтажа и интеграции в существующие системы управления. Компактные размеры (длина 105 мм, 6U) и шаг клемм 7,5 мм позволяют экономить место в шкафу управления.

Корпус устройства имеет степень защиты IP20, что гарантирует безопасность эксплуатации в промышленных условиях. Контроллер оснащён 32-разрядным RISC-процессором с тактовой частотой 200 МГц на базе ядра ARM9, что обеспечивает высокую производительность и стабильную работу.

Основные технические характеристики:

• Питание: 18...29 В постоянного тока (номинальное 24 В)
• Потребляемая мощность: не более 6 Вт
• Оперативная память: 8 Мбайт
• Энергонезависимая память: 4 Мбайт для хранения ядра CODESYS, программ и архивов
• Retain-память: 4 кбайт (настраивается пользователем до 16 кбайт)
• Время выполнения цикла: минимальное 250 мкс, типовое от 1 мс

Входы и выходы:

• Дискретные входы: 8, с групповой гальванической развязкой и электрической прочностью изоляции 1,5 кВ
• Максимальная частота сигнала на входах: до 1 кГц (программная обработка), до 10 кГц (аппаратный счетчик)
• Дискретные выходы: 6 электромеханических реле с индивидуальной гальванической развязкой и прочностью изоляции 1,5 кВ

Индикация и интерфейсы:

• Передняя панель: 1 индикатор питания, 8 индикаторов входов, 12 индикаторов выходов
• Интерфейсы связи: Ethernet 100Base-T, 2 канала RS-232, RS-485, USB 2.0-Device
• Скорость обмена по интерфейсам RS: от 4800 до 115200 bps

Поддерживаемые протоколы:

• ОВЕН, Modbus RTU, Modbus ASCII, Modbus TCP, DCON, GateWay (CODESYS)

Контроллер программируется в среде CODESYS 2.3.8.1 и выше, что позволяет реализовать широкий спектр задач автоматизации, а также создавать собственные протоколы обмена данными. Для программирования и отладки доступны интерфейсы RS-232, USB-Device и Ethernet.

Комплектация:

• Контроллер ПЛК100
• Компакт-диск с программным обеспечением
• Кабель программирования КС1
• Паспорт и руководство по эксплуатации
• Гарантийный талон
