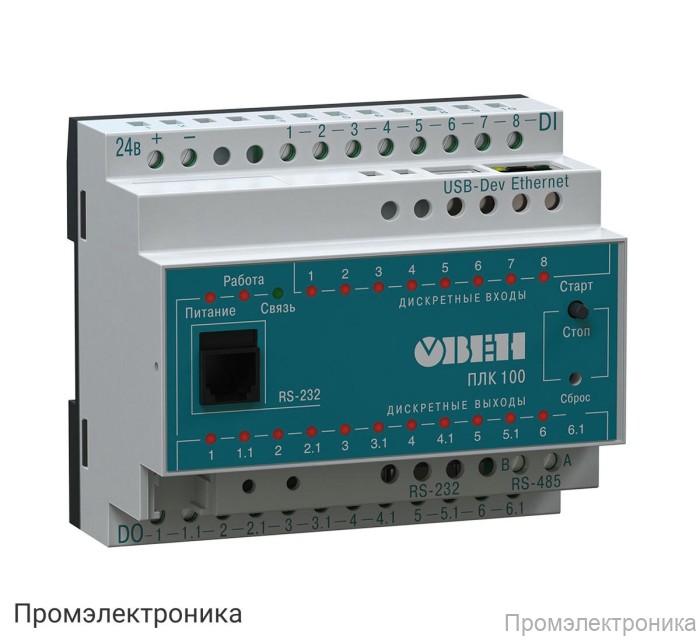

ПЛК100-220.Р-М - программируемый логический контроллер с релейными выходами на 220В переменного тока

Техническое описание ПЛК100-220.Р-М

ПЛК100-220.Р-М — это современный программируемый логический контроллер, предназначенный для автоматизации промышленных и технологических процессов. Модель оснащена релейными выходами, рассчитанными на работу с напряжением 220 В переменного тока, что обеспечивает широкую совместимость с различным промышленным оборудованием.

Контроллер выполнен в компактном корпусе для монтажа на стандартную DIN-рейку шириной 35 мм. Длина корпуса составляет 105 мм (6U), а шаг клемм — 7,5 мм, что облегчает установку и подключение устройства в шкафах управления. Степень защиты корпуса — IP20, что гарантирует безопасность эксплуатации в промышленных условиях.

Основные технические характеристики:

• Питание: ~90...264 В, 47...63 Гц
• Потребляемая мощность: не более 10 Вт
• Процессор: 32-разрядный RISC ARM9, 200 МГц
• Оперативная память (SDRAM): 8 Мб
• Flash-память: 4 Мб (доступно пользователю 3 Мб)
• Retain-память (EEPROM): до 16 Кбайт (по умолчанию 4 Кбайт)
• Время выполнения цикла: минимальное — 250 мкс, типовое — от 1 мс

Входы и выходы:

• Дискретные входы: 8, с групповой гальванической развязкой, электрическая прочность изоляции — 1,5 кВ
• Максимальная частота сигнала на входах: программная обработка — 1 кГц, аппаратный счетчик — 10 кГц, обработчик энкодера — 1 кГц
• Дискретные выходы: 6 электромеханических реле, индивидуальная гальваническая развязка, ток коммутации — до 4 А, электрическая прочность изоляции — 1,5 кВ

Аналоговые входы и выходы: отсутствуют, что делает устройство оптимальным для задач с дискретными сигналами.

Интерфейсы для связи и интеграции:

• Ethernet 100 Base-T
• RS-232 (DB9)
• RS-232 Debug
• RS-485
• USB 2.0 Device

На передней панели расположены индикаторы состояния питания, связи с CODESYS и работы пользовательской программы, что облегчает диагностику и обслуживание.

Комплектация:

• Контроллер ПЛК100-220.Р-М
• Кабель программирования КС1
• Руководство по эксплуатации
• Паспорт и гарантийный талон

ПЛК100-220.Р-М — надежное решение для построения систем автоматизации с поддержкой современных протоколов связи и высокой производительностью.
